DG1000Z

함수 발생기 (AFG), 임의 파형 발생기 (AWG)

RIGOL 함수/파형 발생기

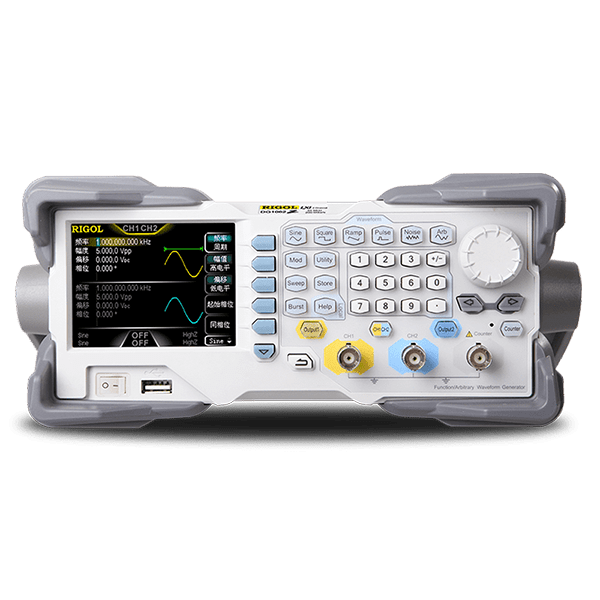

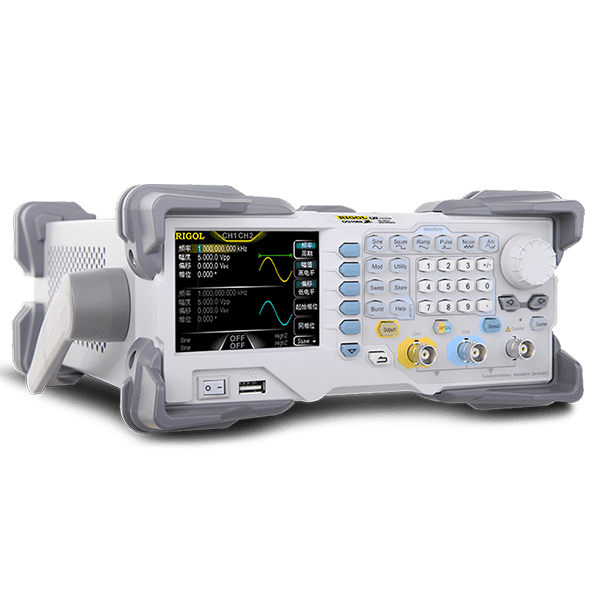

DG1000Z

DG1000Z 시리즈 함수/임의 파형 발생기는 함수 발생기, 임의 파형 발생기, 잡음 발생기, 펄스 발생기, 고조파 발생기, 아날로그/디지털 변조기, 주파수계 등의 기능을 모두 갖춘 다기능 신호 발생기입니다. 이 시리즈의 모든 모델은 기능이 완전히 동일한 2개의 채널을 가지며, 채널 간 위상 조절이 가능합니다.

데이터 시트

유저 가이드

최대 출력 주파수

60 MHz

샘플링 속도

200Msa/s

수직 해상도

14 bits

채널

2 CH

임의 파형 길이

8 Mpts(16M opt.)

₩566,300-831,500(VAT 별도）

기능

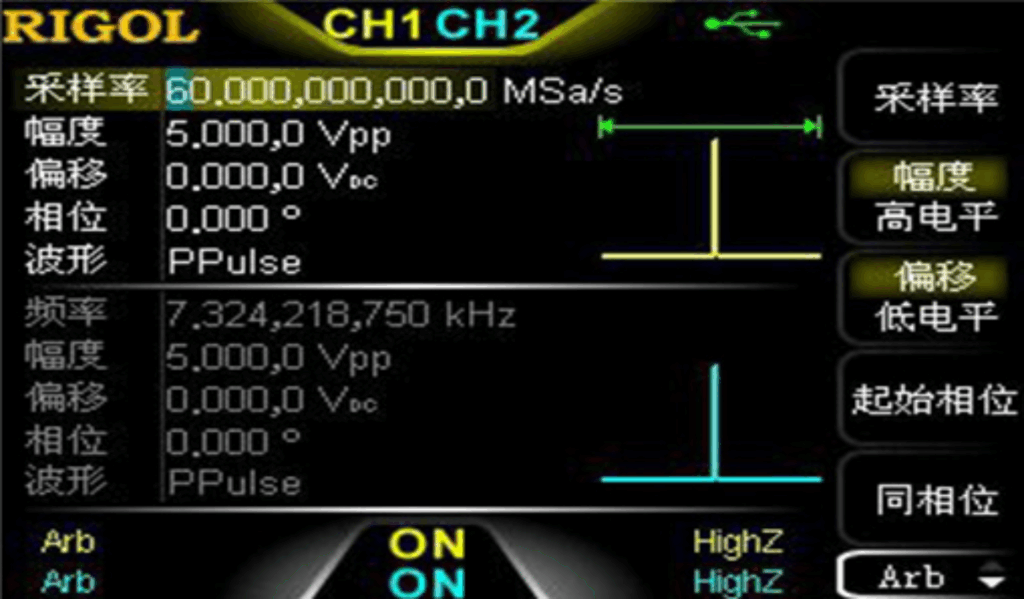

SiFi 기술

RIGOL의 혁신적인 SiFi 기술은 한 점씩 임의의 파형을 생성하여 신호를 왜곡 없이 복원할 수 있으며,
샘플링 속도를 정확하게 조절할 수 있습니다.
기존 DDS 신호원에서 발생하는 신호 지터를 줄일 수 있으며, 지터는 최소 200ps까지 낮출 수 있습니다.

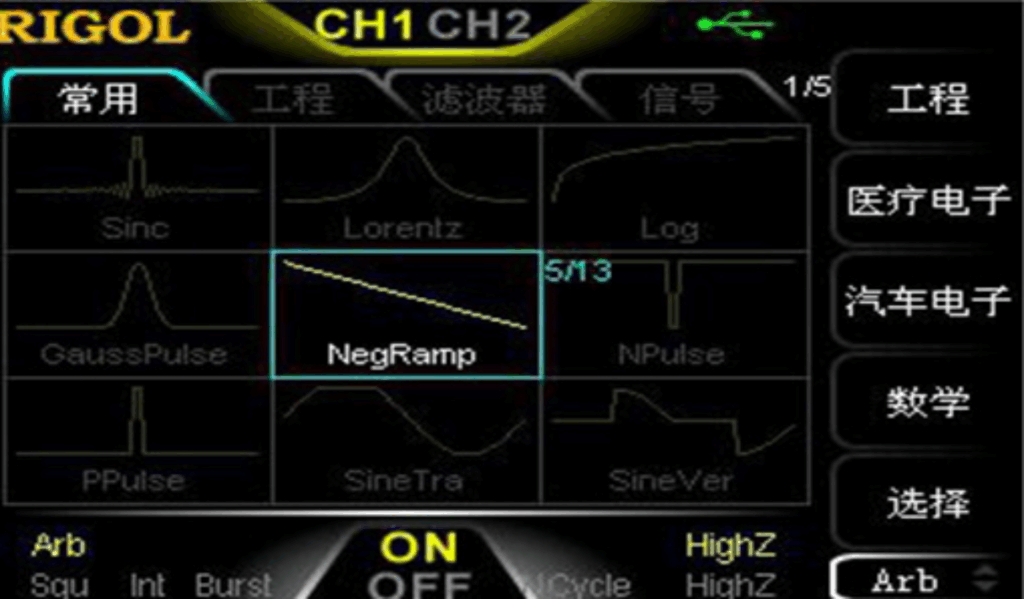

160종의 임의 파형 내장

주지된 바와 같이, RIGOL의 파형 발생기에는 많은 인기 있는 맞춤형 파형 유형이 포함되어 있어
파형 생성을 진정한 임의의 애플리케이션으로 제한할 수 있습니다.
DG1000Z는 160가지 이상의 서로 다른 신호 형상을 포함하여 이 추세를 계속하고 있으며,
모든 신호 형상은 전면 패널 선택 메뉴에서 액세스할 수 있습니다.

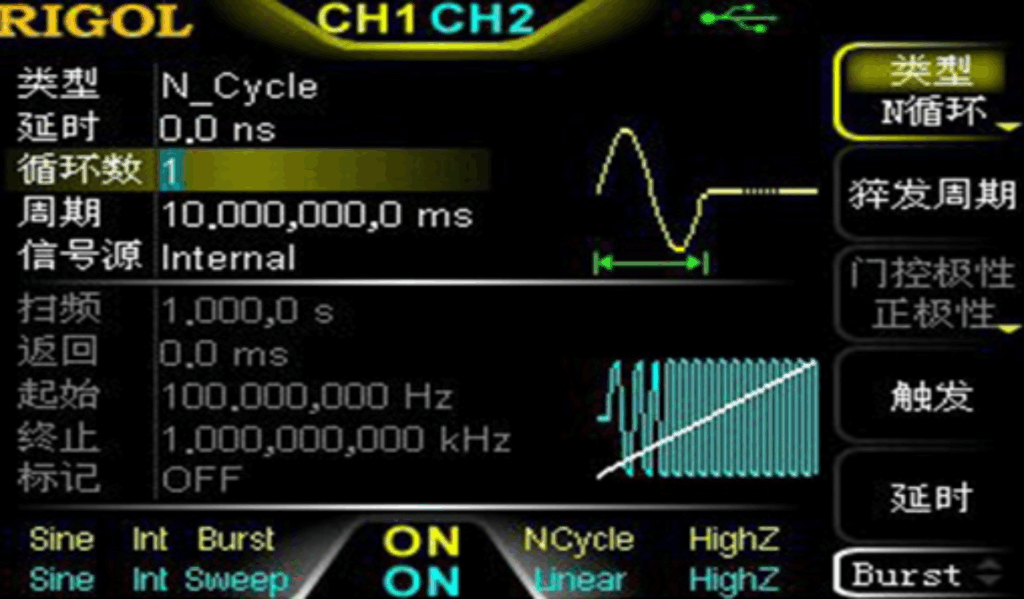

주파수 스캔 기능&버스트 모드

저주파에서 고주파 또는 고주파에서 저주파로 스캔 출력을 지원합니다.
스캔 유형에는 선형, 로그 및 스텝이 포함됩니다.
“마커” 주파수를 설정할 수 있으며, 더 많은 진폭 주파수 테스트 애플리케이션 요구 사항을 충족합니다. 버스트 모드 기능은 N 사이클, 무한 및 게이트의 세 가지 유형의 펄스 열을 제공합니다.

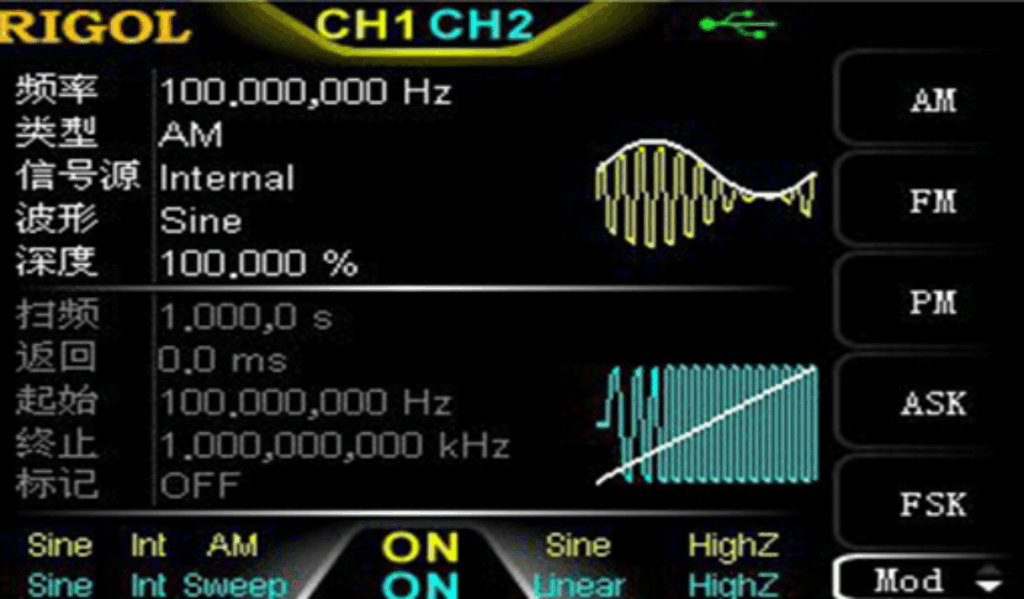

다중 아날로그&디지털 변조

변조 유형에는 AM, FM, PM, ASK, FSK, PSK 및 PWM이 포함되며
내부 및 외부 변조 소스를 지원하여 보다 많은 교육 또는 통신 시스템 테스트 요구 사항을 충족합니다.

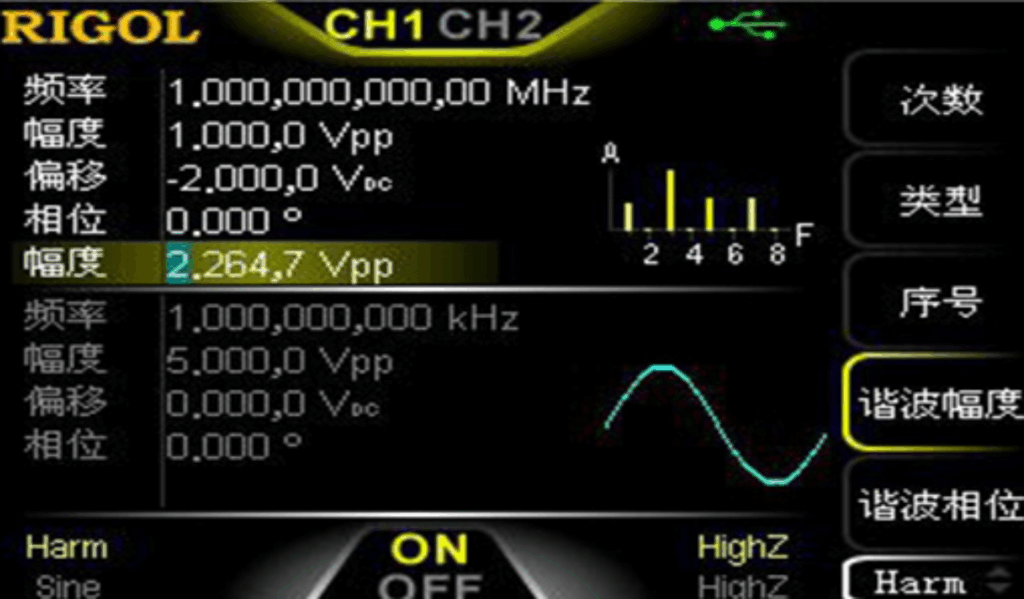

고조파 발생기

60 MHz의 사각파와 50 MHz의 조정가능한 엣지 펄스 파형을 만들어낼 수 있으며,
파형 상승 시간(rise time)의 경우 3ns로 다양한 어플리케이션의 요구사항을 맞춘 파형을
만들어낼 수 있습니다.

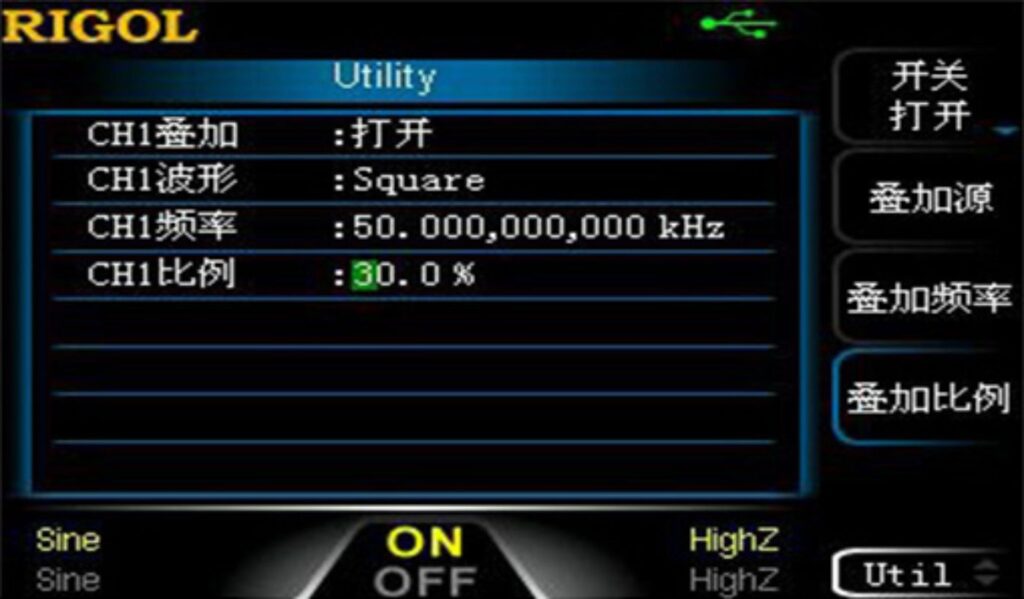

파형 겹침&채널 추적

RIGOL의 SIFI ll 기술을 기반으로 DG900 Pro/800 Pro 시리즈는
모든 파형을 점별로 생성하고 왜곡 없는 신호를 만들어낼 수 있습니다.
샘플링 속도는 기존 DDS 신호원에 비해 낮은 신호 Jitter를 가지고 모든 출력 신호의
Jitter를 200ps(rms)로 낮게 조절할 수 있습니다.

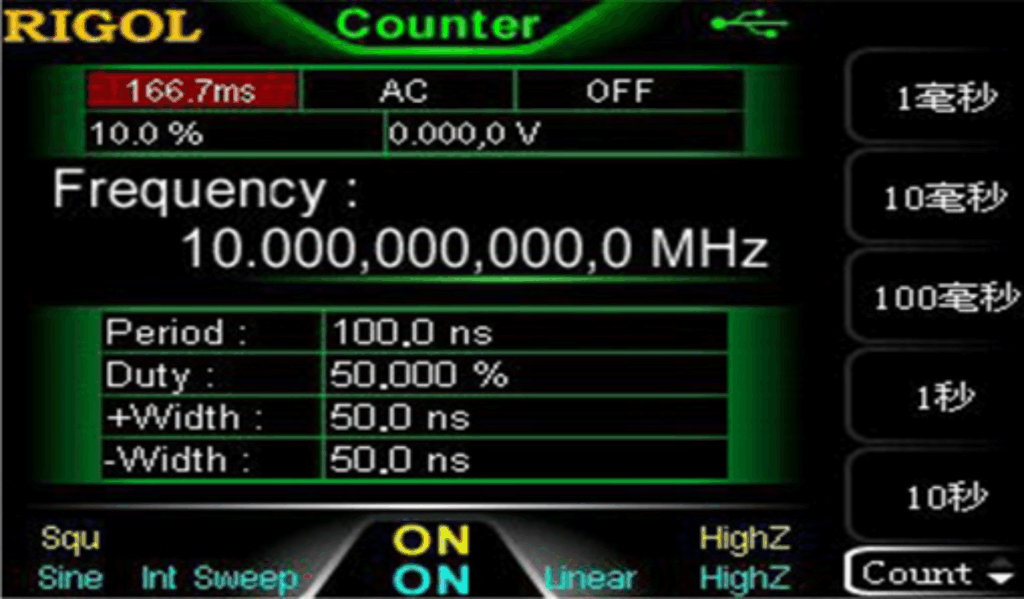

내장 7자리 주파수계

7자리/초 주파수 계측 기능을 제공하며, 외부 입력 신호의 주파수, 주기, 듀티 사이클,
양 펄스 폭 및 음 펄스 폭 등의 매개변수를 측정할 수 있고, 측정 결과의 통계를 지원합니다.
주파수 계측은 2채널 출력과 동시에 작동할 수 있습니다.

모델

모델명

최대 출력
주파수

샘플링
속도

수직
해상도

채널

임의 파형
길이

가격
(VAT별도)

DG1062Z

60 MHz

200 Msa/s

14 bits

2 CH

8 Mpts(16M opt.)

₩831,500

DG1032Z

30 MHz

200 Msa/s

14 bits

2 CH

8 Mpts(16M opt.)

₩661,000

DG1022Z

25 MHz

200 Msa/s

14 bits

2 CH

2 Mpts(16M opt.)

₩566,300
