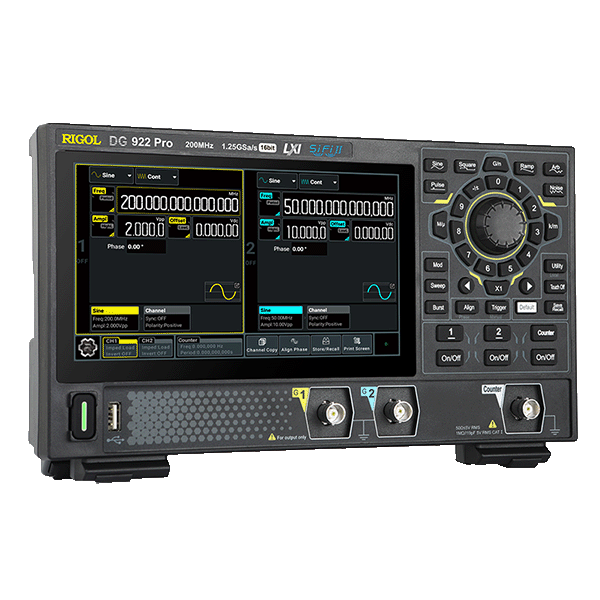

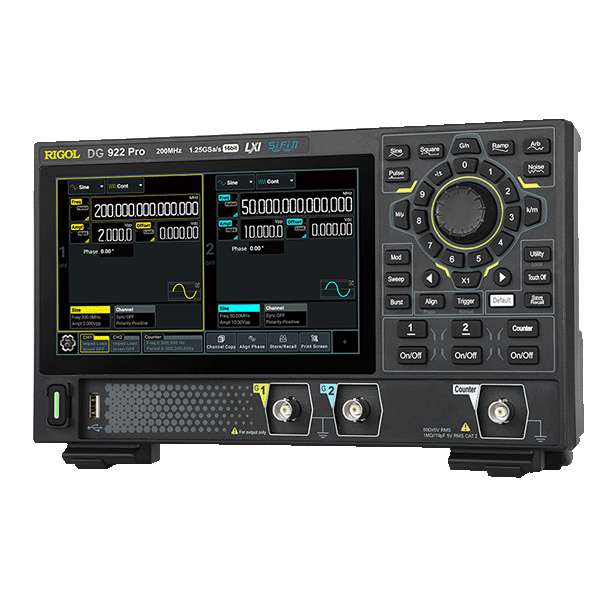

RIGOL 함수/파형 발생기
기능

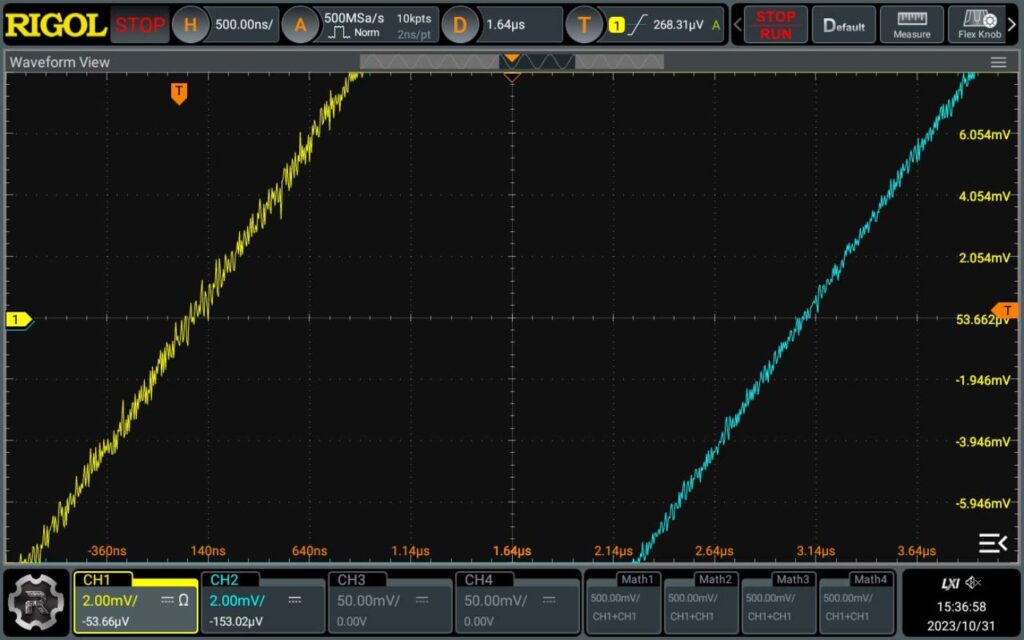

탁월한 정확성
1.25 Gsa/s 최대 샘플링 속도, 16bit 수직 해상도 등의 더 정확한 파형 출력은
엔트리급의 신호 소스로 사용이 가능합니다.
7형 컬러 터치스크린
7형 컬러 터치 스크린으로 매개변수를 설정하고 듀얼 채널 파형의 신호를 보고 편집할 수 있습니다.

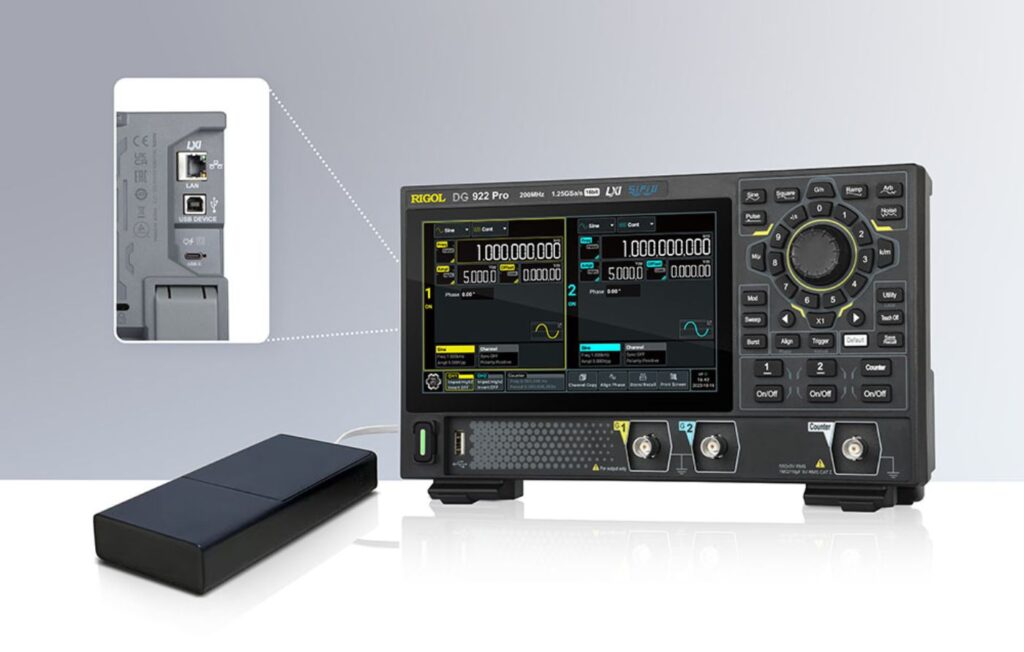

USB C-type 전원 지원
USB C-type의 전원 커넥터는 현장 테스트를 위한 이동식 전원 공급 장치를 지원하기 때문에
휴대용으로 사용이 가능합니다.

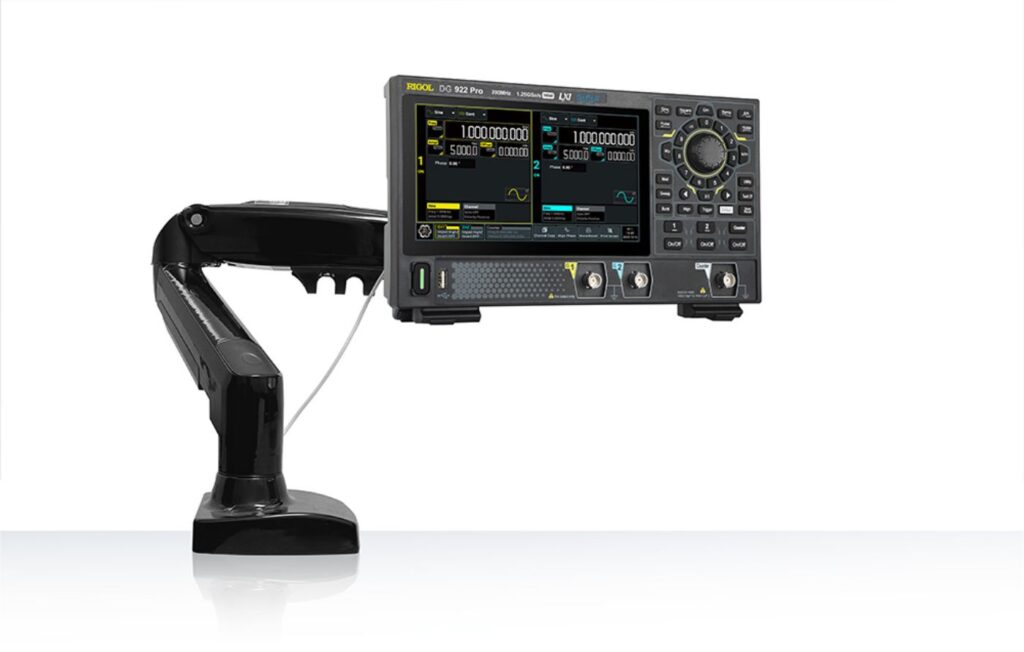

세련된 외관
포터블한 디자인, 컴팩트한 크기, 베사마운트를 지원하여
작업 공간을 절약할 수 있습니다.
(크기: 266mm(가로) x 165mm(두께) x 63mm(세로), 1.78kg)

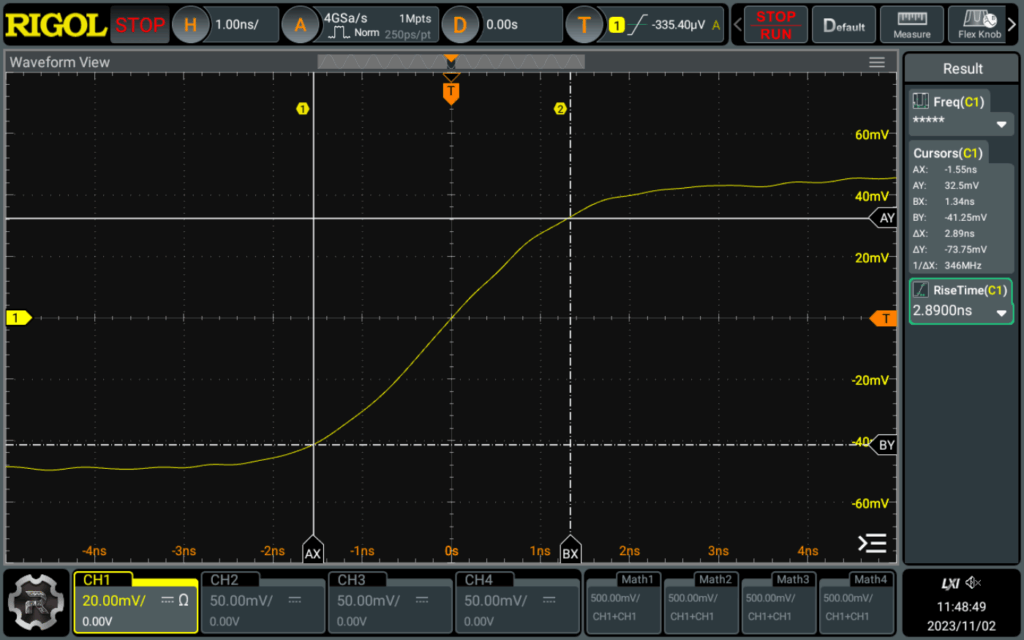

가파른 파형 상승 시간
60 MHz의 사각파와 50 MHz의 조정가능한 엣지 펄스 파형을 만들어낼 수 있으며,
파형 상승 시간(rise time)의 경우 3ns로 다양한 어플리케이션의 요구사항을 맞춘 파형을
만들어낼 수 있습니다.

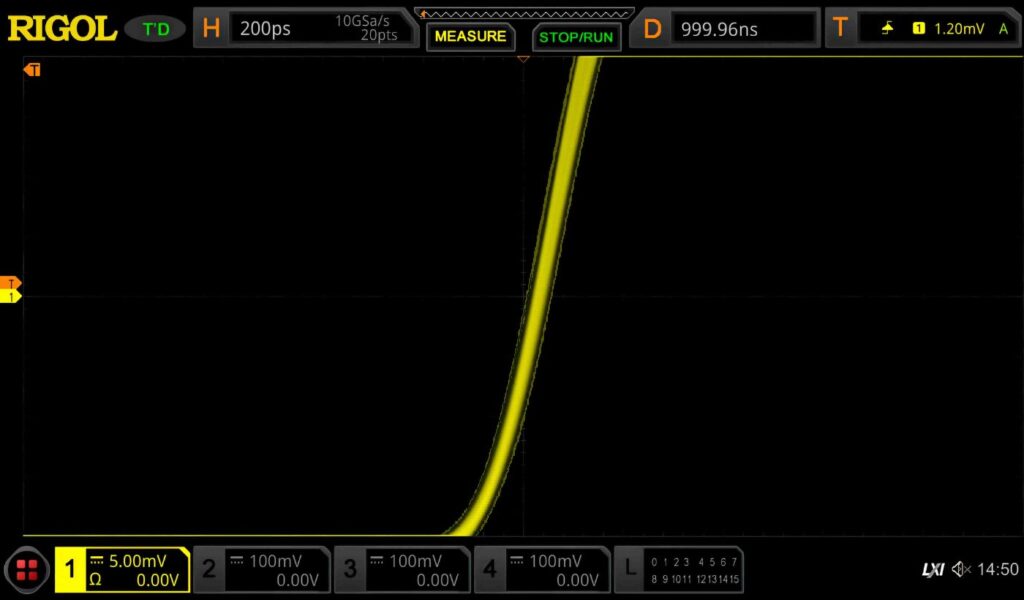

낮은 Jitter
RIGOL의 SIFI ll 기술을 기반으로 DG900 Pro/800 Pro 시리즈는
모든 파형을 점별로 생성하고 왜곡 없는 신호를 만들어낼 수 있습니다.
샘플링 속도는 기존 DDS 신호원에 비해 낮은 신호 Jitter를 가지고 모든 출력 신호의
Jitter를 200ps(rms)로 낮게 조절할 수 있습니다.

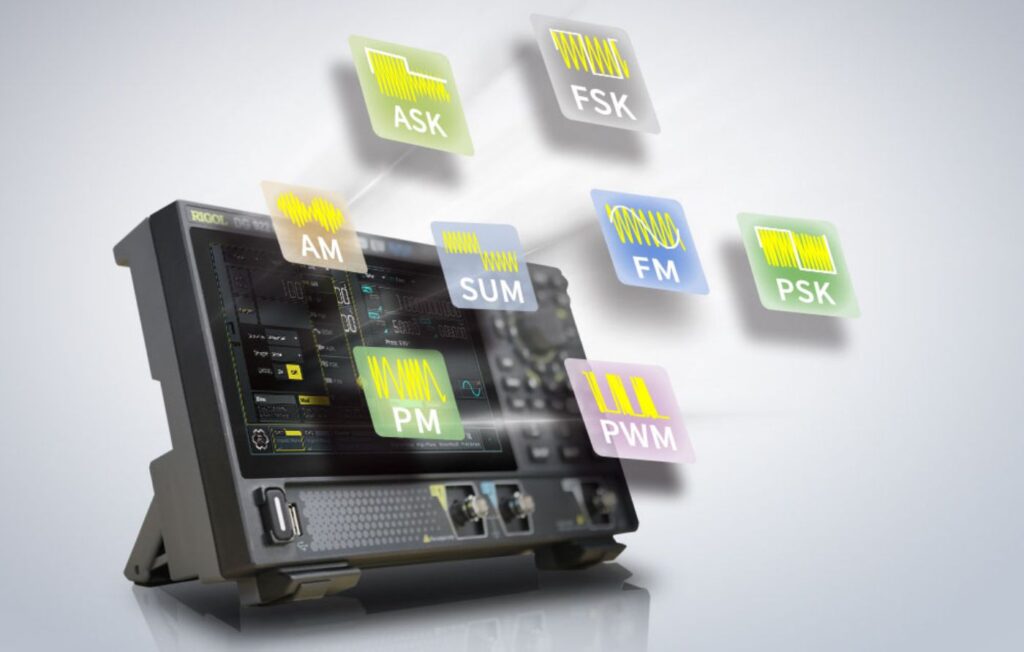

다양한 변조 기능
풍부한 모듈레이션 기능 (AM, FM, PM, ASK, FSK, PSK, PWM, SUM 모뎀 기능 등)을
지원하여 통신 원리, 모터 제어, 전원 스위치 등 다양한 어플리케이션 요구를 만족시킬 수 있습니다.

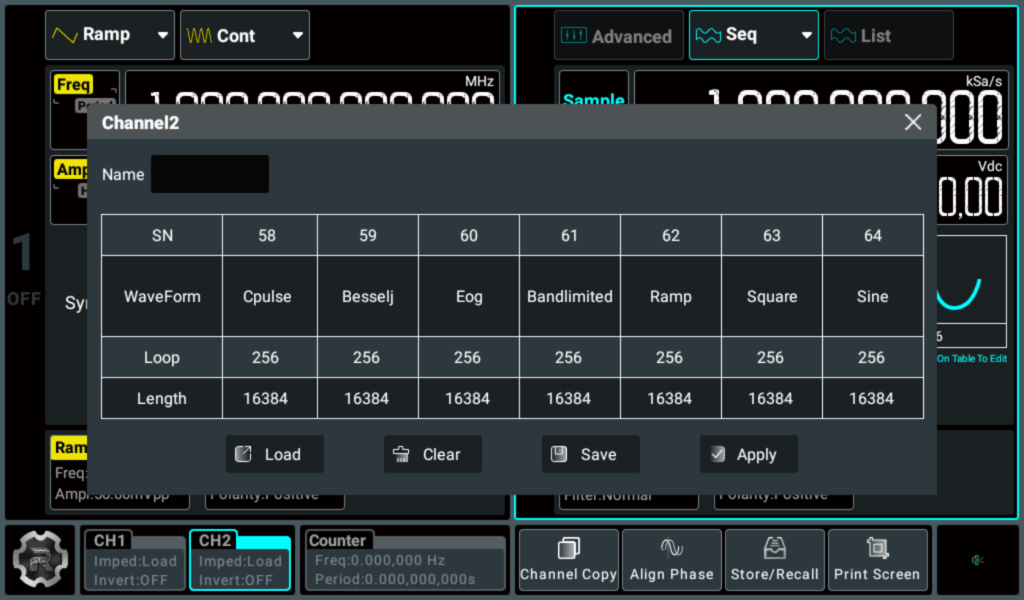

시퀀스 기능
최대 64개의 파형 이벤트와 256번의 반복을 지원하여
한 번에 순차적인 여러 개의 테스트 시퀀스를 순서대로 로드할 수 있으며,
테스트 시퀀스를 통하여 테스트 효율을 크게 높일 수 있습니다.

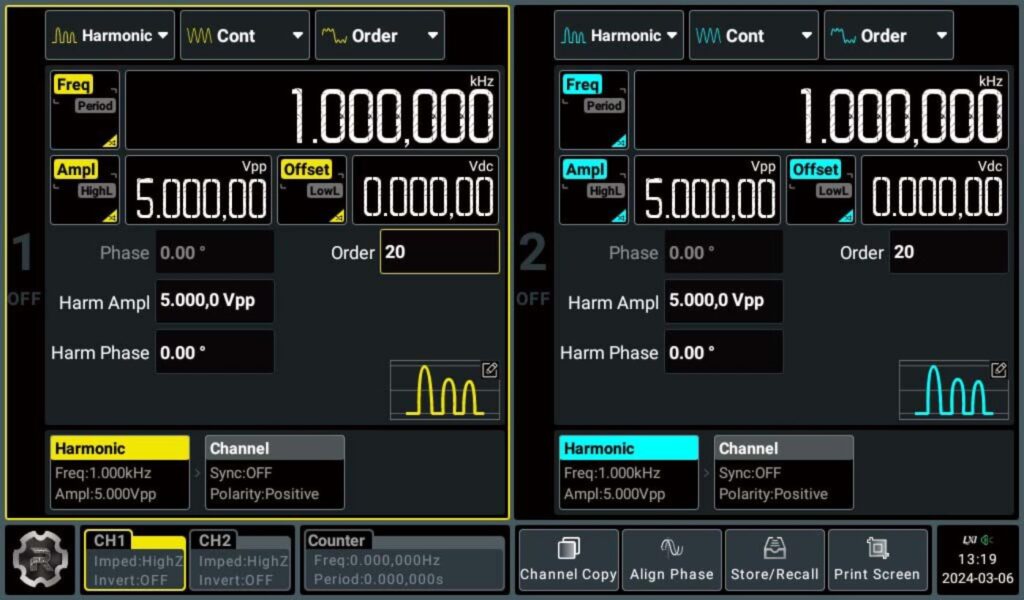

최대 20회 고조파 생성 기능
최대 20개의 내장형 웨이브 오버레이를 기능을 통해 고급 필터,
증폭기 및 기타 장치의 성능 테스트를 가능하게끔 합니다.

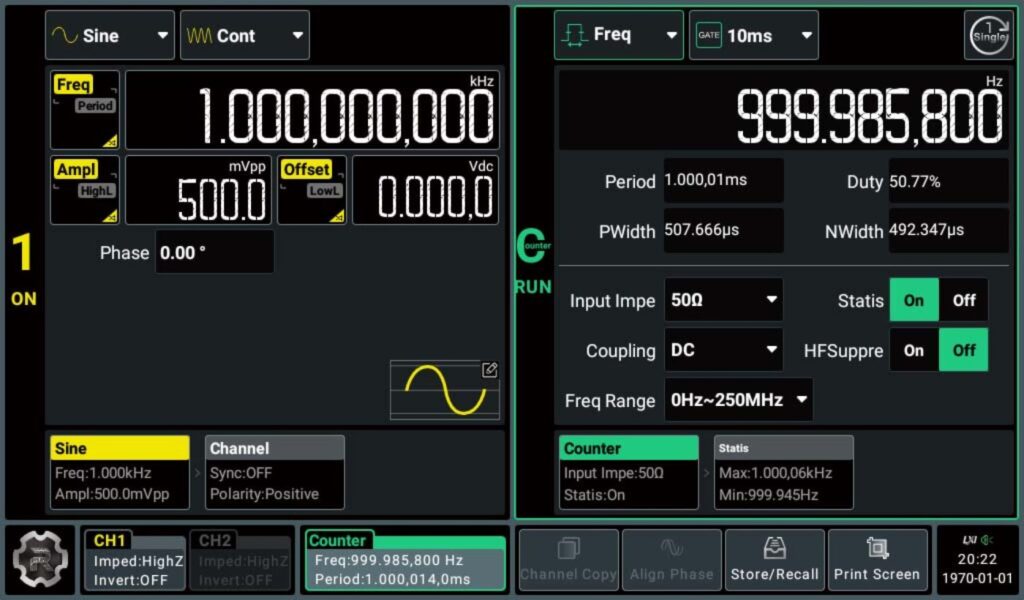

고해상도 주파수 카운터
외부 입력 신호의 주파수, 주기, 점유 비율, 양수 및 음수 펄스 폭과
같은 매개변수를 측정하고 측정 결과의 통계 분석을 지원하는
7bit 1 GHz 주파수 카운터 기능을 내장하고 있습니다.
모델
모델명
최대 출력
주파수
샘플링
속도
수직
해상도
채널
임의 파형
길이
가격
(VAT별도)
DG902-Pro
70 MHz
1.25 GSa/s
16 bits
2 CH
16 Mpts(32M opt.)
₩973,800
DG912-Pro
150 MHz
1.25 GSa/s
16 bits
2 CH
16 Mpts(32M opt.)
₩1,302,800
DG922-Pro
200 MHz
1.25 GSa/s
16 bits
2 CH
16 Mpts(32M opt.)
₩1,627,800
모델명 : DG902-Pro
최대 출력 주파수 : 70 MHz
샘플링 속도 : 1.25 GSa/s
수직 해상도 : 16 bits
채널 : 2 CH
임의 파형 길이 : 16 Mpts(32M opt.)
가격(VAT별도) : ₩ 973,800
모델명 : DG912-Pro
최대 출력 주파수 : 150 MHz
샘플링 속도 : 1.25 GSa/s
수직 해상도 : 16 bits
채널 : 2 CH
임의 파형 길이 : 16 Mpts(32M opt.)
가격(VAT별도) : ₩ 1,302,800
모델명 : DG922-Pro
최대 출력 주파수 : 200 MHz
샘플링 속도 : 1.25 GSa/s
수직 해상도 : 16 bits
채널 : 2 CH
임의 파형 길이 : 16 Mpts(32M opt.)
가격(VAT별도) : ₩ 1,627,800
관련 어플리케이션
관련 액세서리
모델
설명
가격 (VAT 별도)
DG900 Pro-3RL
–
₩ 374,000
모델
가격
DG900 Pro-3RL
₩ 374,000
