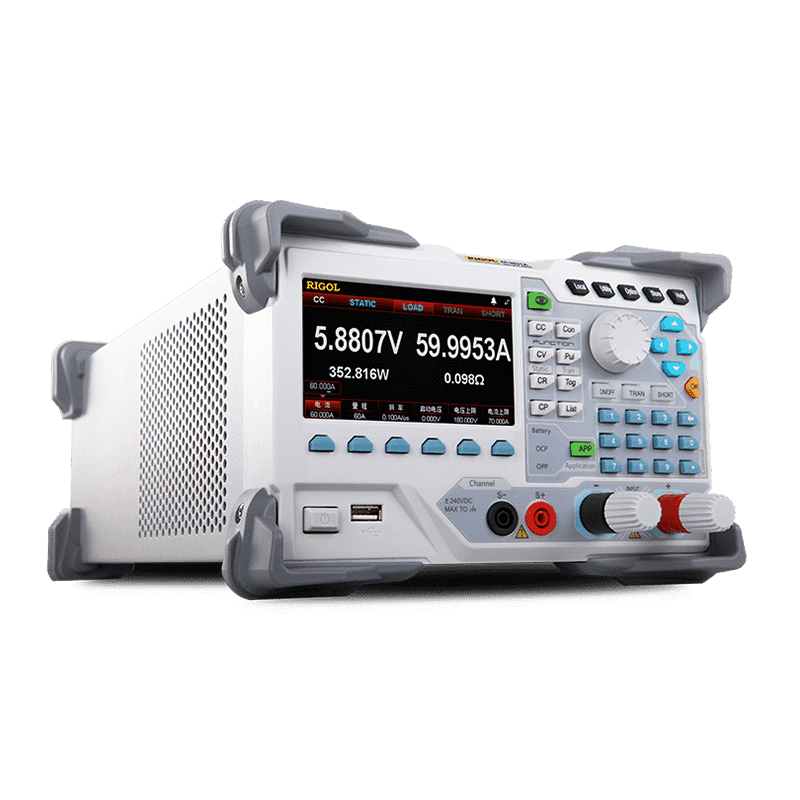

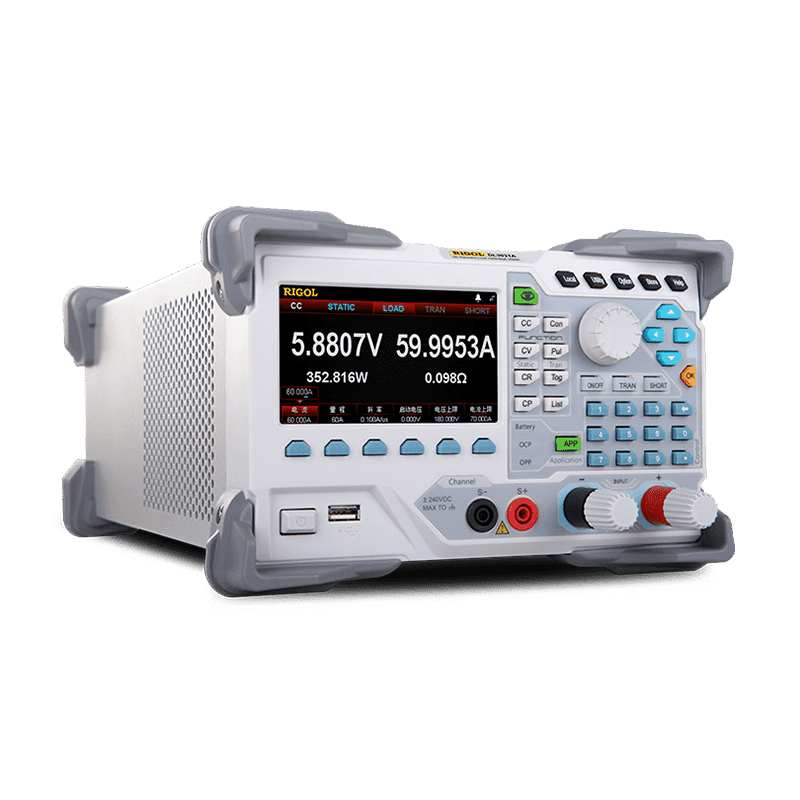

DL3000

DC 전원 로드

RIGOL DC 로드

DL3000

DL3000 시리즈는 가성비가 높은 경제형 프로그래머블 DC 전자부하로, 사용자 친화적인 인터페이스와 우수한 성능 지표를 갖추었습니다. 다양한 원격 통신 인터페이스를 제공해 다양한 테스트 요구를 충족하며, 설계 및 테스트를 위한 다채로운 솔루션을 제공하고 자동차 전자·연료전지 등 산업에 폭넓게 적용됩니다.
신모델 DL3041(450 W/200 V)은 고전력 처리, 고속 동적 캡처, 유연한 자동화 배치를 통합했습니다. 차세대 서버 전원, 전기차 등 신에너지차 전장, 태양광(PV) 인버터 및 반도체 소자 등의 시험 시나리오를 대상으로, 엔지니어의 고전력 테스트 과제 해결을 돕고 부품·모듈·R&D급 시험 요구를 충족합니다.

데이터 시트

유저 가이드

총 전력

450 W

전압

200 V

전류

70 A

가장 높은 주파수

30 kHz

전류 슬로프

5.0 A/μs

전류 리드백 해상도

0.1 mA

₩748,000-3,131,400(VAT 별도）

기능

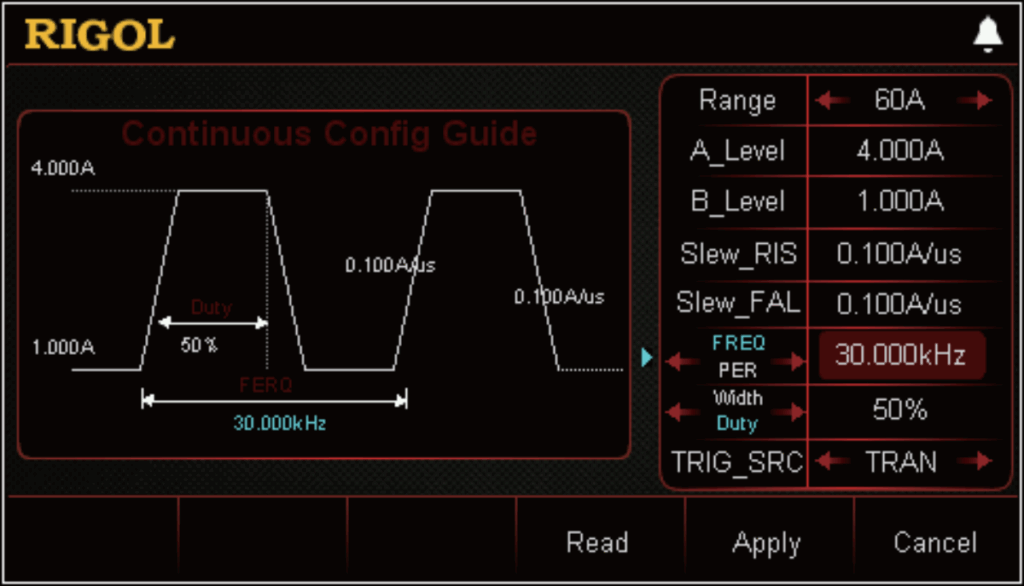

30 kHz 다이내믹 모드

DL3000A 모델은 과도 모드 테스트를 위해 최대 5 A/μs 및 30 kHz 주파수 설정을 제공합니다. 이러한 유연성으로 보다 역동적인 실제 전력 수요를 에뮬레이트합니다. 결과적으로 배터리 및 전원 시스템에 대해 더 높은 안정성과 알려진 동작을 얻을 수 있습니다.

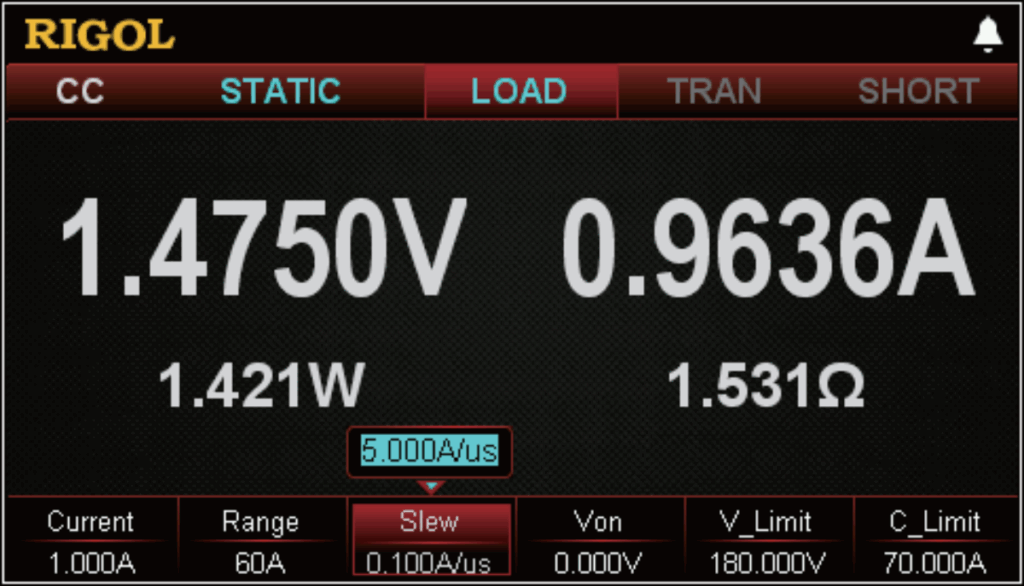

최대 5 A/μs 전류 기울기

DL3041 모델은 과도 모드 테스트를 위해 최대 5 A/μs 및 30 kHz 주파수 설정을 제공합니다. 이러한 유연성으로 더욱 동적인 실제 전력 수요를 시뮬레이션하여 배터리 및 전원 시스템에 더 높은 신뢰성을 가져옵니다.

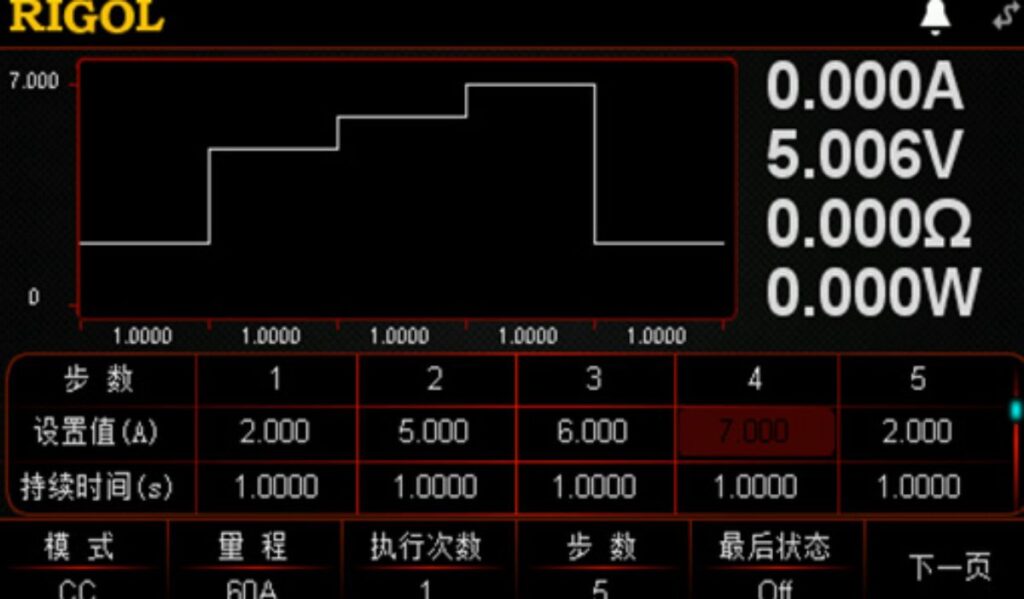

목록 리스트 기능

각 단계의 설정 값, 지속 시간 및 기울기(CC 모드에서만)를 편집하면 List 기능을 통해 다양한 복잡한 시퀀스를 생성하여 복잡한 테스트 요구 사항을 충족할 수 있습니다.

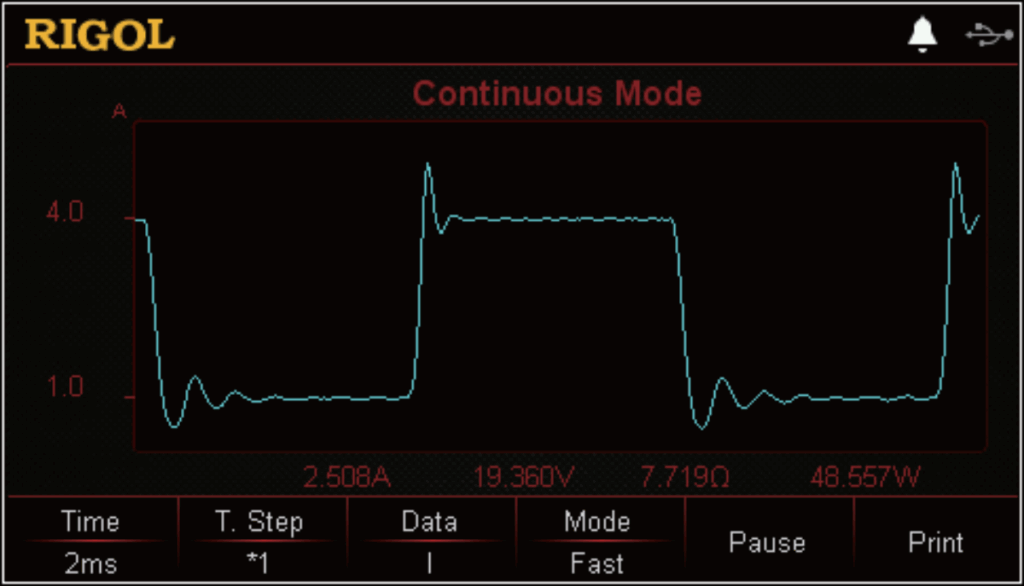

파형 표시 기능

부하가 파형 표시 기능을 제공하며 파형 일시 정지, 확대, 축소 및 스크린샷 등의 조작을 지원하여 사용자가 동적 파형을 통해 매개변수의 변화 추세를 쉽게 관찰할 수 있도록 합니다.

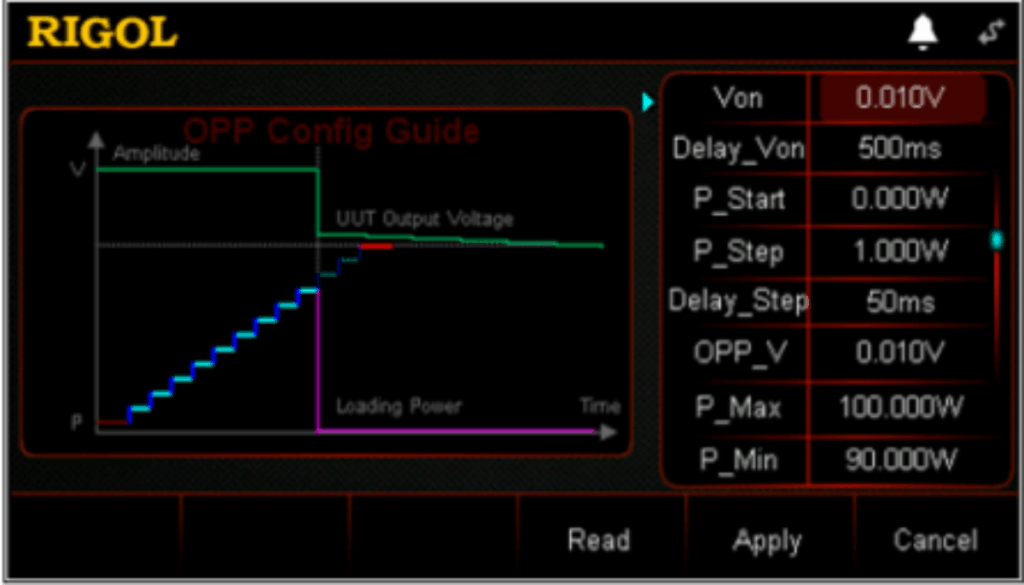

배터리 테스트 기능

전자 부하를 최대한 활용하는 핵심은 실행해야 할 테스트를 쉽게 구성할 수 있는 것입니다. 특별한 설정을 통해 배터리 용량 및 방전 시간 테스트를 수행하여 배터리가 효과적으로 작동할 수 있는지 확인합니다.

모델

모델명

총 전력

전압

전류

가장 높은
주파수

전류
슬로프

전류 리드백
해상도

전압 리드백
해상도

가격
(VAT별도)

DL3041

450 W

200 V

70 A

30 kHz

5.0 A/μs

0.1 mA

0.1 mV

₩3,131,400

DL3031

350 W

150 V

60 A

15 kHz

1 A/μs

1 mA

1 mV

₩1,632,000

DL3031A

350 W

150 V

60 A

30 kHz

1 A/μs

0.1 mA

0.1 mV

₩2,296,000

DL3021A

200 W

150 V

40 A

30 kHz

1 A/μs

0.1 mA

0.1 mV

₩1,194,000

DL3021

200 W

150 V

40 A

15 kHz

1 A/μs

1 mA

1 mV

₩748,000

모델명

총 전력

전압

전류

가장 높은
주파수

전류
슬로프

전류 리드백
해상도

전압 리드백
해상도

견적요청

모델명 : DL3041

총 전력 : 450 W
전압 : 200 V
전류 : 70A
가장 높은 주파수 : 30 kHz
전류 슬로프 : 5.0 A/μs
전류 리드백 해상도 : 0.1 mA
전압 리드백 해상도 : 0.1 mV
가격(VAT별도) : ₩3,131,400

견적요청

모델명 : DL3031

총 전력 : 350 W
전압 : 150 V
전류 : 60A
가장 높은 주파수 : 15 kHz
전류 슬로프 : 1 A/μs
전류 리드백 해상도 : 1 mA
전압 리드백 해상도 : 1 mV
가격(VAT별도) : ₩1,632,000

견적요청

모델명 : DL3031A

총 전력 : 350 W
전압 : 150 V
전류 : 60A
가장 높은 주파수 : 30 kHz
전류 슬로프 : 1 A/μs
전류 리드백 해상도 : 0.1 mA
전압 리드백 해상도 : 0.1 mV
가격(VAT별도) : ₩2,296,000

견적요청

모델명 : DL3021A

총 전력 : 200 W
전압 : 150 V
전류 : 40A
가장 높은 주파수 : 30 kHz
전류 슬로프 : 1 A/μs
전류 리드백 해상도 : 0.1 mA
전압 리드백 해상도 : 0.1 mV
가격(VAT별도) : ₩1,194,000

견적요청

모델명 : DL3021

총 전력 : 200 W
전압 : 150 V
전류 : 40A
가장 높은 주파수 :15 kHz
전류 슬로프 : 1 A/μs
전류 리드백 해상도 : 1 mA
전압 리드백 해상도 : 1 mV
가격(VAT별도) : ₩748,000

견적요청

전력 품질 및 효율 분석 테스트

신호 무결성 보장을 위한 필수 과정, 이더넷 적합성 테스트의 핵심 절차와 구성을 소개합니다. MLT-3 및 4D-PAM5 인코딩 신호 분석부터 아이 다이어그램(Eye Diagram), 지터(Jitter) 측정까지 웨이브인센스의 솔루션을 활용한 완벽한 테스트 가이드를 확인해 보세요.

RIGOL OSC
- MHO2000 시리즈
- MSO5000/8000 시리즈
- DHO/MHO5000 시리즈

RIGOL DC 로드
- DL3000 시리즈

전력 품질 및 효율 분석 테스트

신호 무결성 보장을 위한 필수 과정, 이더넷 적합성 테스트의 핵심 절차와 구성을 소개합니다.
MLT-3 및 4D-PAM5 인코딩 신호 분석부터 아이 다이어그램(Eye Diagram), 지터(Jitter) 측정까지 웨이브인센스의 솔루션을 활용한 완벽한 테스트 가이드를 확인해 보세요.

[ 활용 장비 시리즈 ]

RIGOL OSC
- MHO2000 시리즈
- MSO5000/8000 시리즈
- DHO/MHO5000 시리즈

RIGOL DC 로드
- DL3000 시리즈

옵션 및 액세서리

모델

설명

가격
(VAT 별도)

CB-DB9-DB9-F-F-150

₩21,000

CB-SENSE

₩29,000

CB-20A-780MM

₩29,000

CB-40A-780MM

₩45,000

CB-60A-780MM

₩59,000

DL-02

₩29,000

모델 / 가격(VAT 별도)

모델 : CB-DB9-DB9-F-F-150
가격 : ₩21,000

모델 : CB-SENSE
가격 : ₩29,000

모델 : CB-20A-780MM
가격 : ₩29,000

모델 : CB-40A-780MM
가격 : ₩45,000

모델 : CB-60A-780MM
가격 : ₩59,000

모델 : DL-02
가격 : ₩29,000

소프트웨어 및 펌웨어

펌웨어 다운로드

이름

버전

출시일

다운로드

DL3000 Firmware

00.01.05.00.01

2019-08-22

다운로드

파일명 파일명 파일명 파일명

버전

출시일

다운로드

이름 / 버전 / 출시일

PDF

파일 이름 : DL3000-Firmware
버전 : 00.01.05.00.01
출시일 : 2019/08/22

파일 이름 : 파일 이름 파일 이름
버전 : Ver1033.2312.33
출시일 : 2025/10/10

소프트웨어 다운로드

이름

버전

출시일

다운로드

S1501 Ultra Load(PC)Install

00.01.00.08

출시일

다운로드

파일명 파일명 파일명 파일명

버전

출시일

다운로드

이름 / 버전 / 출시일

다운로드

파일 이름 : S1501 Ultra Load(PC)Install
버전 : 00.01.00.08
출시일 : 2021/11/23

파일 이름 : 파일 이름 파일 이름
버전 : Ver1033.2312.33
출시일 : 2025/10/10

매뉴얼

사용자 매뉴얼

이름

버전

출시일

다운로드

DL3000_UserGuide_EN

UGJ01112-1110

2025-10-28

다운로드

이름 / 버전 / 출시일

PDF

파일 이름 : DL3000_UserGuide_EN
버전 : UGJ01112-1110
출시일 : 2025/10/28

빠른 가이드

이름

버전

출시일

다운로드

DL3000_QuickGuide_EN

QGJ01001-1110

2025-10-28

다운로드

이름 / 버전 / 출시일

PDF

파일 이름 : DL3000_QuickGuide_EN
버전 : QGJ01001-1110
출시일 : 2025/10/28

데이터시트

이름

버전

출시일

다운로드

DL3000_DataSheet_EN

DSJ01109-1110

2025-12-16

다운로드

이름 / 버전 / 출시일

PDF

파일 이름 : DL3000_DataSheet_EN
버전 : DSJ01109-1110
출시일 : 2025/12/16

프로그램 매뉴얼

이름

버전

출시일

다운로드

DL3000_ProgrammingGuide_EN

PGJ01106-1110

2025-10-28

다운로드

이름 / 버전 / 출시일

PDF

파일 이름 : DL3000_ProgrammingGuide_EN
버전 : PGJ01106-1110
출시일 : 2025/10/28
