RIGOL 오실로스코프

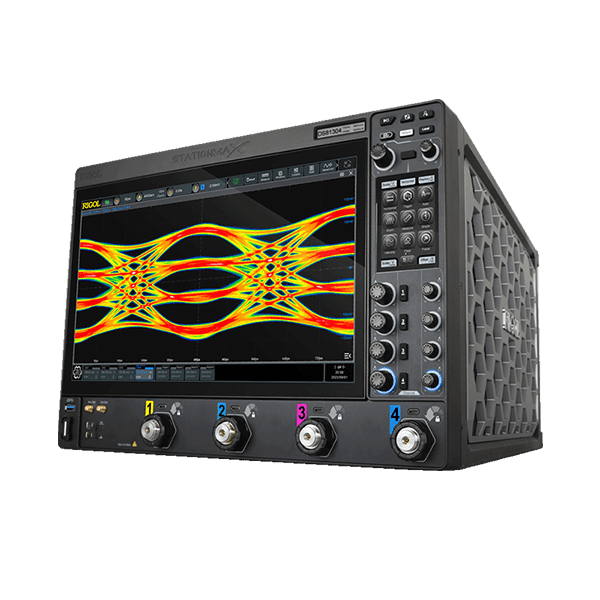

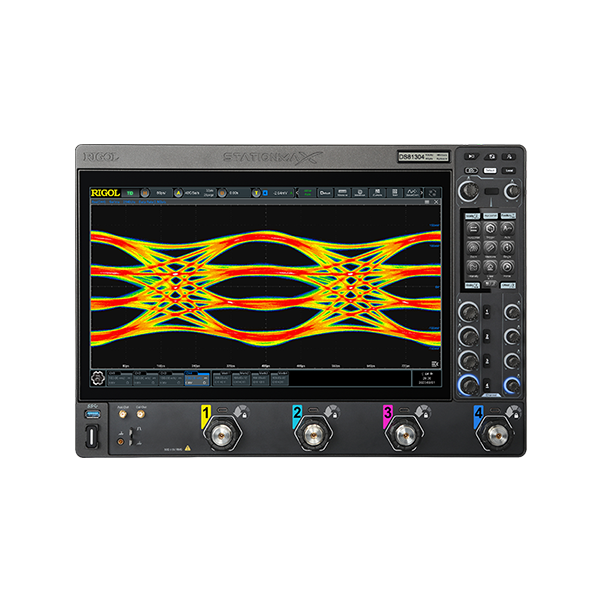

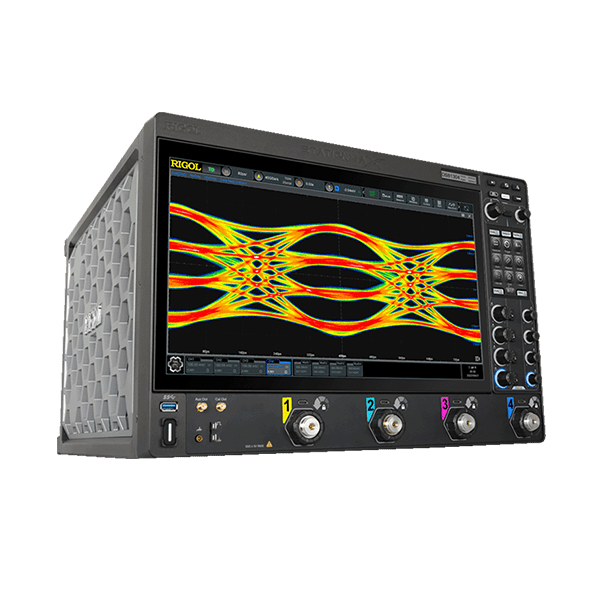

DS80000 시리즈 디지털 오실로스코프는 RIGOL이 독자 개발한 8세대 디지털 오실로스코프입니다.
StationMAX II 생성 플랫폼을 기반으로 40G/s 및 13GHz 아날로그 대역폭의 최고 실시간 샘플링 속도를 실현합니다.
하드웨어 지표의 개선과 더불어 DS80000 시리즈 디지털 오실로스코프는 고품질 고객 경험을 보장하기 위해 다양한 사용자
친화적인 디자인을 제공합니다.
대역폭(Bandwidth)
13 GHz
아날로그 채널(Analog Channel)
4
실시간 샘플링 속도
40 GSa/s
최대 메모리 깊이
4 Gpts(opt.)
파형 캡처 속도
250,000 wfms/s
기능

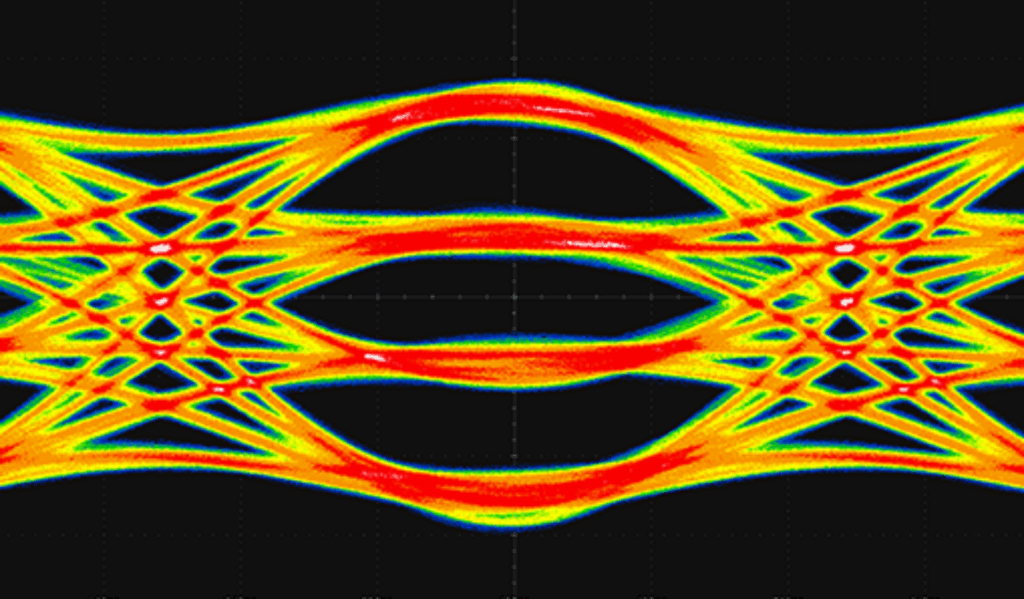

더 높은 대역폭, 더 높은 샘플링
StationMAX II 세대 하드웨어 기술 플랫폼을 기반으로 40 G/s 및 13 GHz 아날로그 대역폭의 최고 실시간
샘플링 속도를 실현하여 신호를 보다 현실적으로 복원하고 더 많은 애플리케이션을 커버할 수 있습니다.

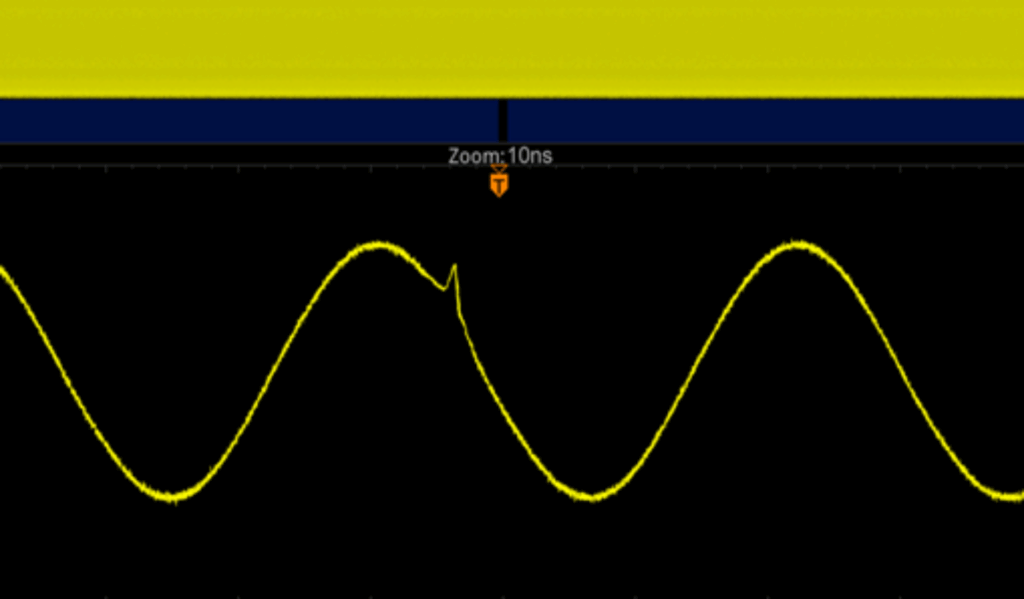

딥 스토리지 높은 충실도
RIGOL 차세대 UltraVision III 플랫폼을 기반으로 최대 스토리지 깊이 4 Gpts를 달성하여 DS80000이
높은 충실도의 신호 수집 기능을 갖추고 높은 샘플링 속도로 더 긴 파형을 획득할 수 있습니다.

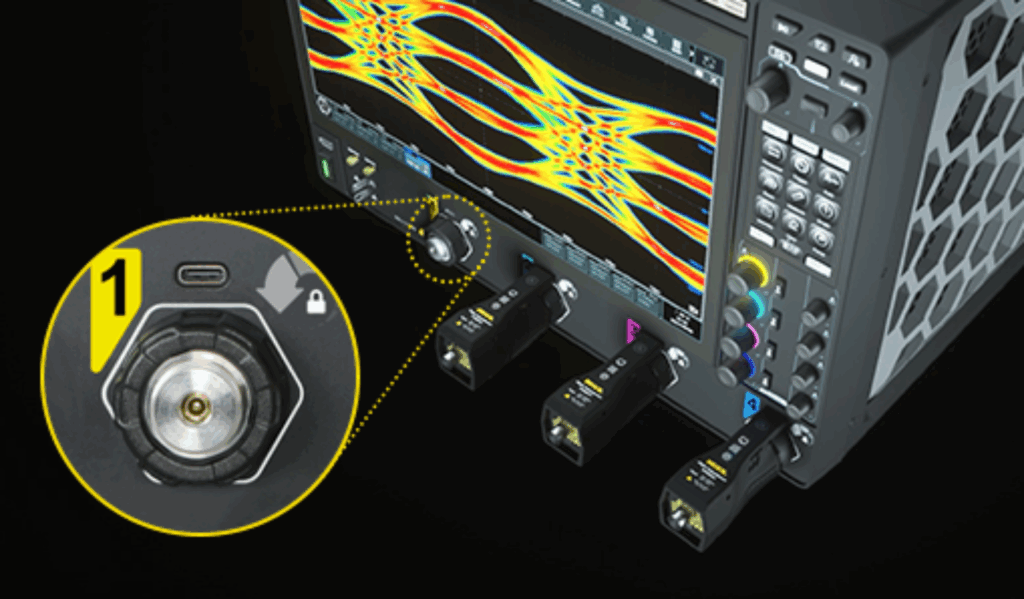

새로운 인터페이스 디자인
DS80000 시리즈는 RIGOL 스마트 프로브 2.0 인터페이스를 채택하고 3.5mm 커넥터 직접 연결 신호를
지원하며 RIGOL의 자체 개발 프로브 어댑터를 장착했습니다.
또한 이전 세대의 RIGOL 프로브와 역호환이 가능하여 편리함을 더했습니다.
더 많은 고속 애플리케이션 시나리오 충족
DS80000은 아날로그 대역폭이 13 GHz로 가장 높고 실시간 샘플링 속도가 40 G/s로 가장 높아 고속 장치 및 시스템의 성능 검증, 고속 버스 규정 준수 분석, DDR 디버깅 및 기타 애플리케이션 시나리오를 충족하여
엔지니어가 더 많은 테스트 과제를 해결할 수 있도록 지원합니다.
모델
모델명
대역폭
아날로그
채널
실시간
샘플링 속도
최대
메모리 깊이
파형
캡처 속도
디지털
채널
가격
(VAT별도)
모델명 : DS81304
대역폭: 13 GHz
아날로그 채널: 4
실시간 샘플링 속도: 40 GSa/s
최대 메모리 깊이: 4 Gpts(opt.)
파형 캡처 속도: 250,000wfms/s
가격 (VAT별도): 견적요청
모델명 : DS81004
대역폭: 10 GHz
아날로그 채널: 4
실시간 샘플링 속도: 40 GSa/s
최대 메모리 깊이: 4 Gpts(opt.)
파형 캡처 속도: 250,000wfms/s
가격 (VAT별도): 견적요청
모델명 : DS80804
대역폭: 8 GHz
아날로그 채널: 4
실시간 샘플링 속도: 40 GSa/s
최대 메모리 깊이: 4 Gpts(opt.)
파형 캡처 속도: 250,000wfms/s
가격 (VAT별도): 견적요청
모델명 : DS80604
대역폭: 6 GHz
아날로그 채널: 4
실시간 샘플링 속도: 40 GSa/s
최대 메모리 깊이: 4 Gpts(opt.)
파형 캡처 속도: 250,000wfms/s
가격 (VAT별도): 견적요청
