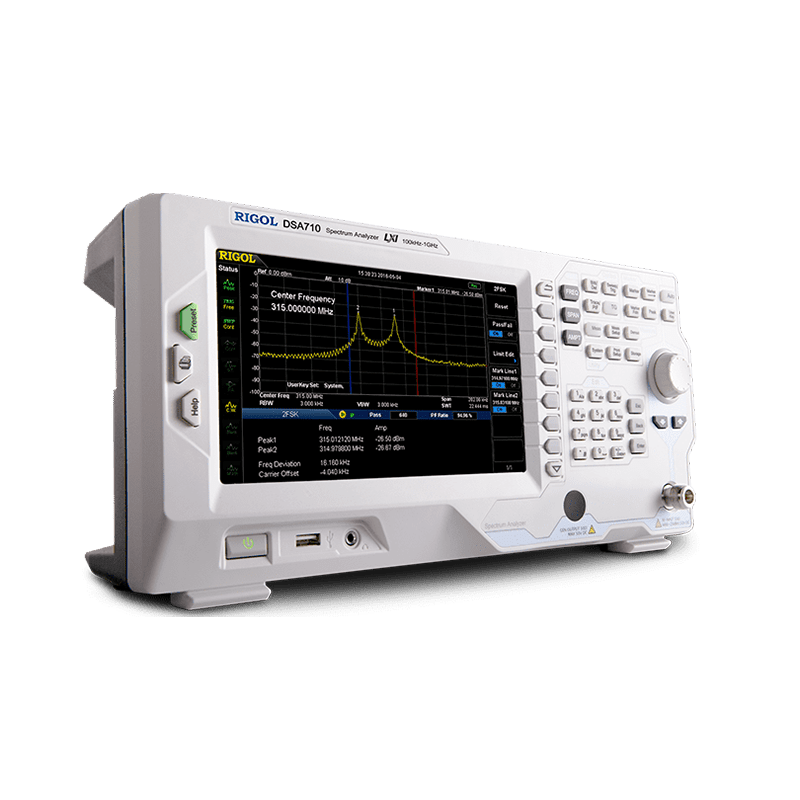

DSA700

RIGOL 스펙트럼 분석기

고성능 저주파 RF 테스트를 위한 최적의 엔트리급 분석기 DSA700 시리즈는 IoT 연구, 교육 및 실습, 취미 활동에 최적화된 엔트리급 스펙트럼 분석기입니다. 500MHz 및 1GHz 모델로 구성되어 있으며, 동급 대비 압도적인 가격 경쟁력을 바탕으로 중단 없는(Seamless) 신호 캡처와 EMI 분석 솔루션을 제공합니다.

데이터 시트

유저 가이드

주파수 범위(Frequency Range)

100 kHz~1 GHz

RBW

10 Hz~1 MHz

위상 잡음(Phase Noise)

-80dBc/Hz@10kHz

DANL

-130dBm (Normalized to 100Hz)

₩ 1,704,000-2,449,000(VAT 별도）

기능

고정밀 신호 분리 및 EMI 사전 인증 솔루션

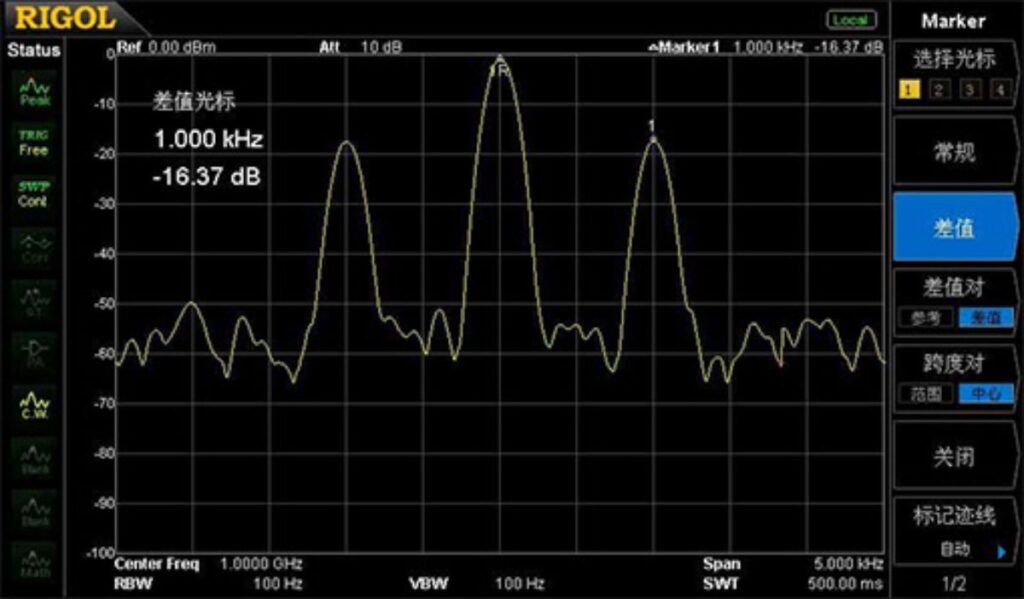

10Hz 최소 분해능 대역폭(RBW) 지원: 최소 10 Hz의 좁은 분해능 대역폭을 통해 인접한 유사 주파수 신호들도 왜곡 없이 정밀하게 분리하고 식별할 수 있는 고해상도 분석 환경을 제공합니다.

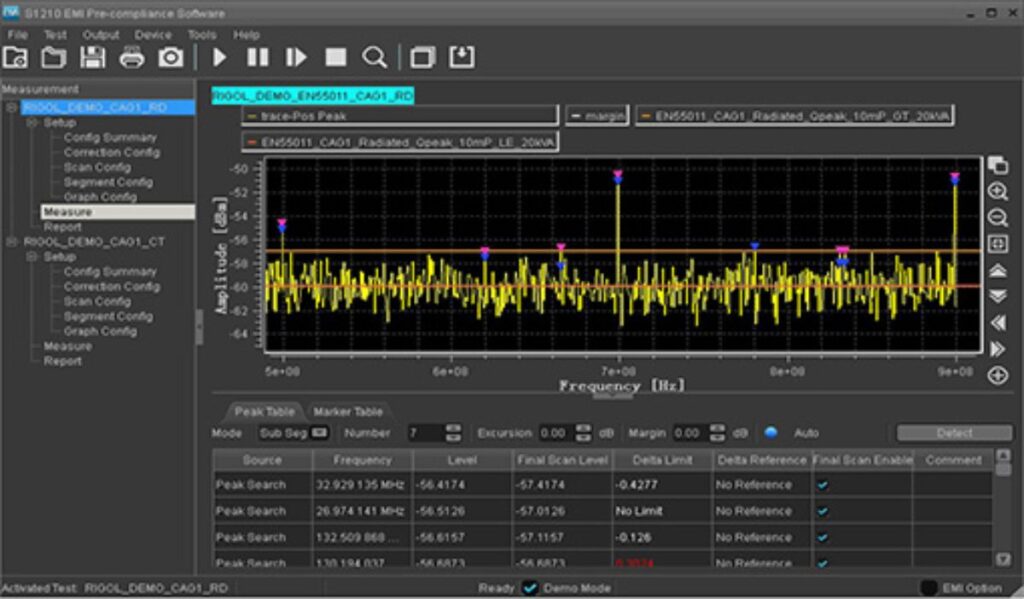

전문적인 EMI 사전 적합성 테스트: EMI 필터(6dB)와 준피크(Quasi-Peak) 검출기를 탑재하여 실제 인증 전 정밀한 진단이 가능합니다. 전용 소프트웨어(S1210)를 활용해 데이터 분석부터 전문적인 보고서 생성까지 원스톱으로 지원합니다.

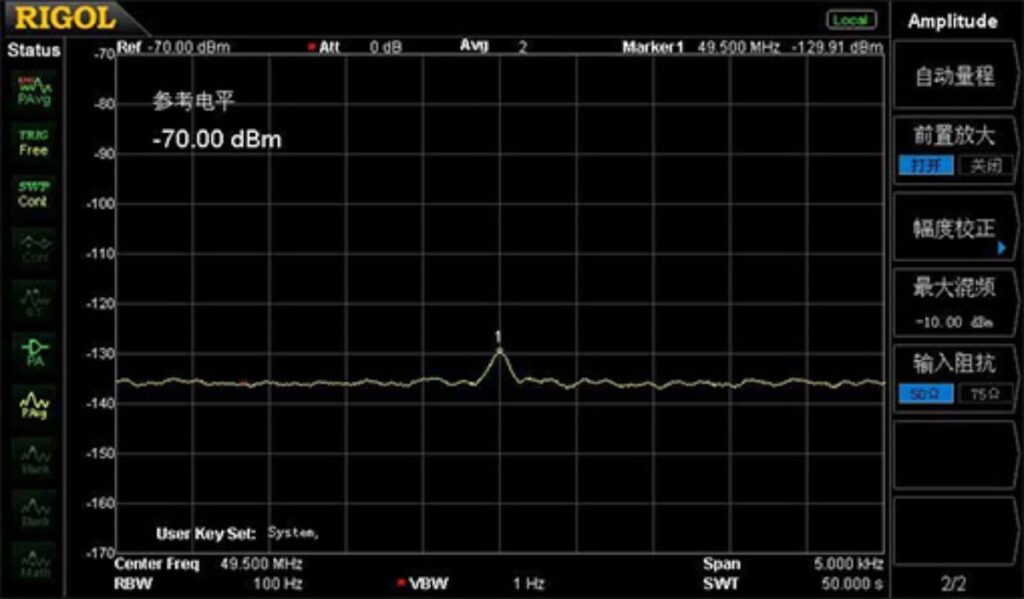

약한 신호에 대한 탁월한 노이즈 플로어 감소

약한 신호의 테스트는 스펙트럼 분석기 자체의 노이즈 플로어에 취약합니다. DSA700 시리즈는 평균 잡음 수준을 -130dBm(100 Hz로 정규화)로 낮음으로 표시하므로 약한 신호를 효과적으로 테스트할 수 있습니다.

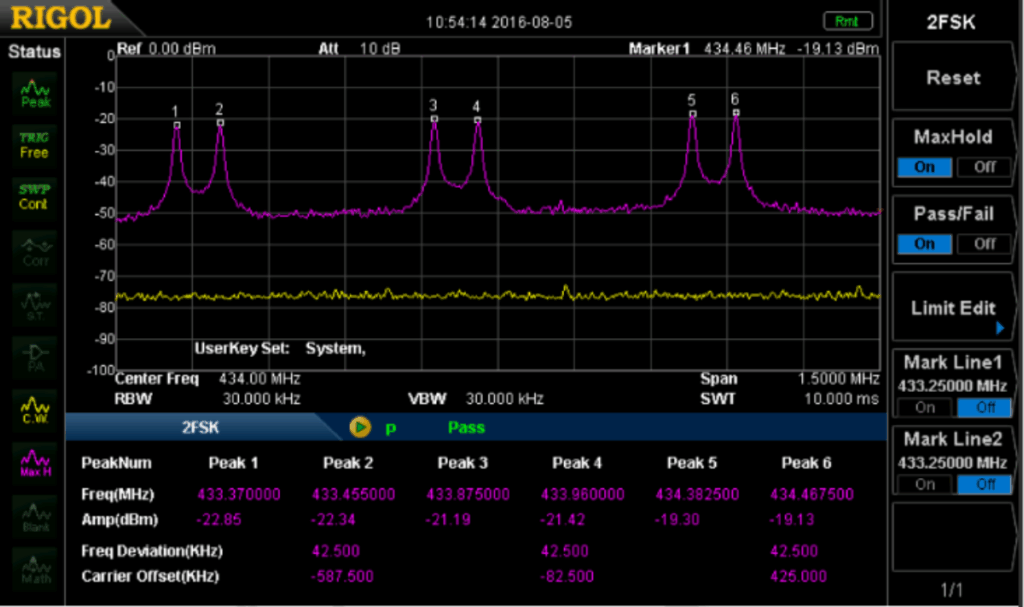

빠른 캡처로 ASK/FSK 신호 캡처

ASK/FSK 변조는 일반적으로 차량용 리모컨 키, TPMS 타이어 공기압 모듈 및 소형 무선 모듈에 사용됩니다. DSAS700은 SSC-DSA 기능 확장을 통해 ASK/FSK 신호 캡처를 수행할 수 있으며, 2FSK 테스트 기능을 내장하여 중심 주파수, 출력 및 오프셋과 같은 매개변수를 직접 얻을 수 있습니다.

모델

모델명

주파수 범위

RBW

위상 잡음

DANL

가격
(VAT별도)

DSA710

100 kHz~1 GHz

10 Hz~1 MHz

-80dBc/Hz@10kHz

-130dBm (Normalized to 100 Hz)

₩2,449,000

DSA705

100 kHz~500 MHz

10 Hz~1 MHz

-80dBc/Hz@10kHz

-130dBm (Normalized to 100 Hz)

₩1,704,000

시리즈 (모델명) : DSA710

주파수 범위 : 100kHz~1GHz
RBW : 10 Hz~1 MHz
위상 잡음 : -80dBc/Hz@10kHz
DANL: -130dBm (Normalized to 100Hz)
가격 (VAT별도) : ₩ 2,449,000

견적요청

시리즈 (모델명) : DSA705

주파수 범위 : 100kHz~500MHz
RBW : 10 Hz~1 MHz
위상 잡음 : -80dBc/Hz@10kHz
DANL: -130dBm (Normalized to 100Hz)
가격 (VAT별도) : ₩ 1,704,000

견적요청
