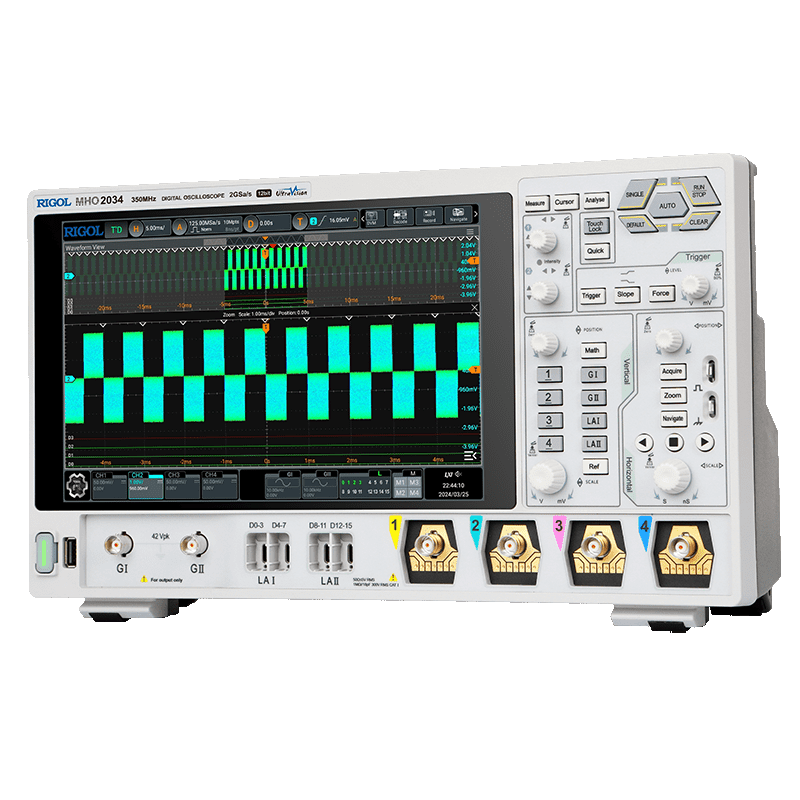

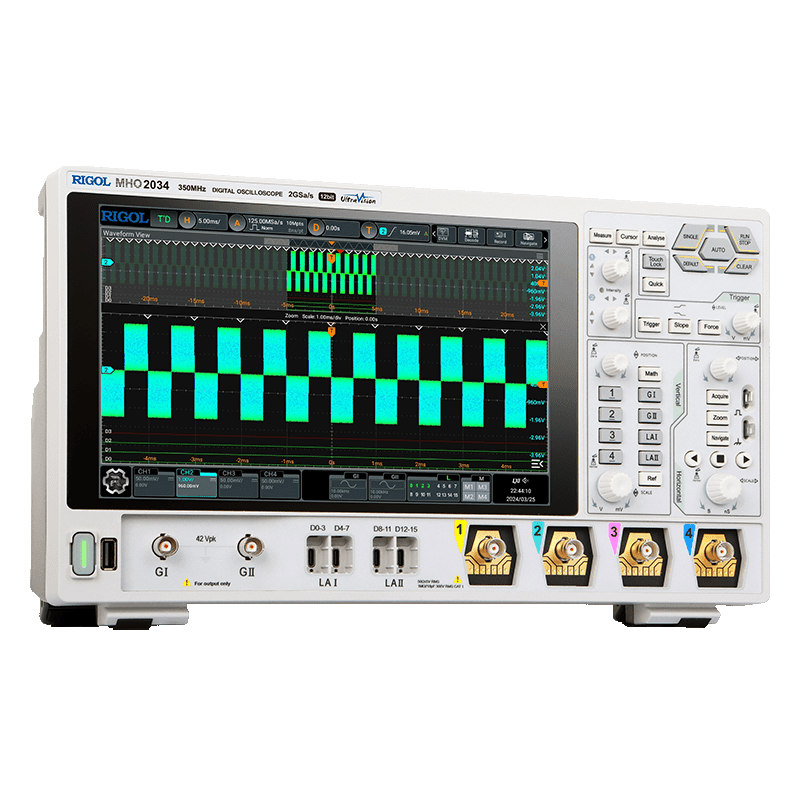

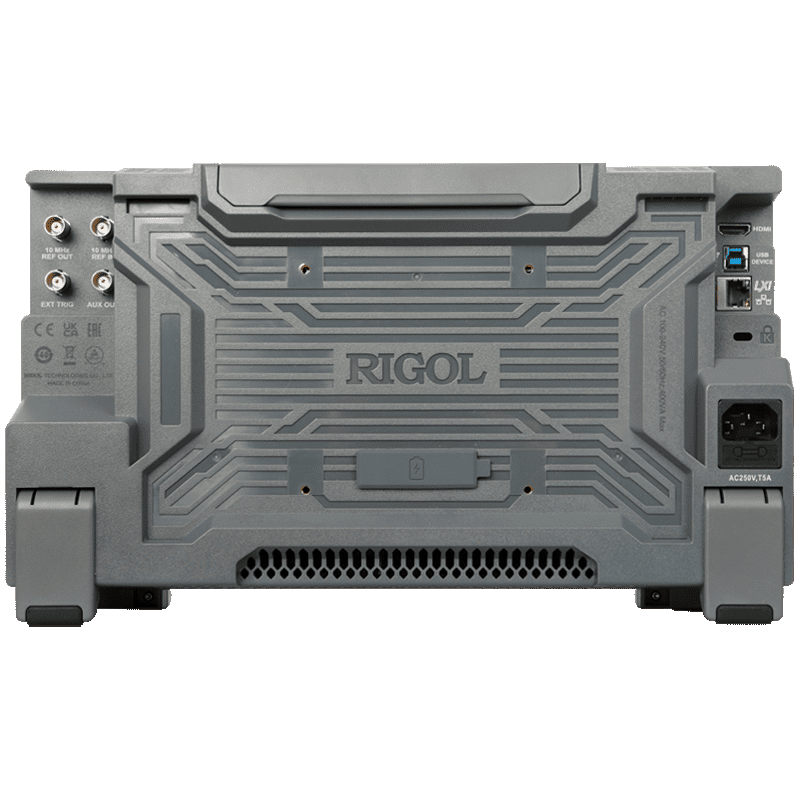

RIGOL 오실로스코프
MHO2000 시리즈 고해상도 디지털 오실로스코프는 12비트 ADC를 갖춘 최대 350 MHz 아날로그 대역폭의 안정적이고
경제적인 고해상도 혼합 신호 디지털 오실로스코프이며 프로토콜 분석기, 논리 분석기, 신호 발생기 및 기타 계측기 기능을
통합합니다. 의료 전자, 전원 공급 장치, 전력, 자동차 전자 및 기타 분야의 다양한 테스트 및 분석 작업에 적합합니다.
완벽한 기능과 강력한 성능을 갖춘 경제적인 도구인 MHO2000 시리즈 오실로스코프로 다차원 통찰력을 쉽게 실현하고
도달할 수 있습니다.
대역폭(Bandwidth)
350 MHz
아날로그 채널(Analog Channel)
4
실시간 샘플링 속도
2 GSa/s
최대 메모리 깊이
500 Mpts
파형 캡처 속도
1,000,000 wfms/s
₩3,962,000-5,376,000(VAT 별도)
기능
초고해상도로 작은 디테일의 신호까지 포착
MHO2000 시리즈 고해상도 디지털 오실로스코프의 뛰어난 12비트 수직 해상도와 최대 4096 레벨의 양자화 정확도는 측정 정확도를 효과적으로 향상시킵니다. 기존 8비트 장치와 비교할 때 최대 16배의 정밀도를
제공할 수 있으며 파형에 작은 세부 정보를 캡처할 수 있습니다.
파워 리플 테스트나 의료기기 감지와 같은 핵심 응용 시나리오에 있든 최대 200 V/div의 수직 감도를 정확하게 캡처할 수 있으며 가장 작은 신호도 정확하게 캡처할 수 있습니다.
MHO2000 시리즈는 신호 특성을 더 효율적으로 분석합니다.

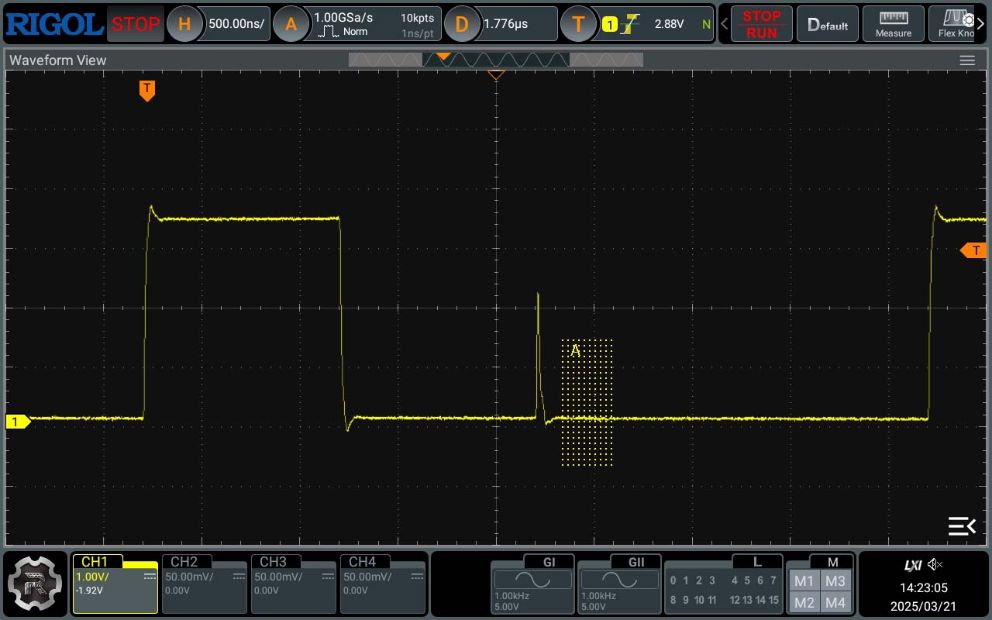

다양한 산업의 요구를 충족하는 풍부한 트리거링 및
디코딩 기능
MHO2000 시리즈 고해상도 디지털 오실로스코프는 에지, 간격, 시간 초과, 비디오, 직렬 버스, Zone 트리거
등을 포함한 다양한 트리거 유형을 제공하여 다양한 비정상 신호의 안정적인 캡처 및 트리거를 충족할 수
있습니다. 동시에 MHO2000 시리즈는 임베디드, 자동차, 컴퓨터 및 기타 산업의 버스 테스트 요구를 충족할 수 있는 I2C, SPI, CAN, CAN-FD, FlexRay, I2S, MIL-STD-1553B, SENT 등 다양한 버스를 지원합니다.

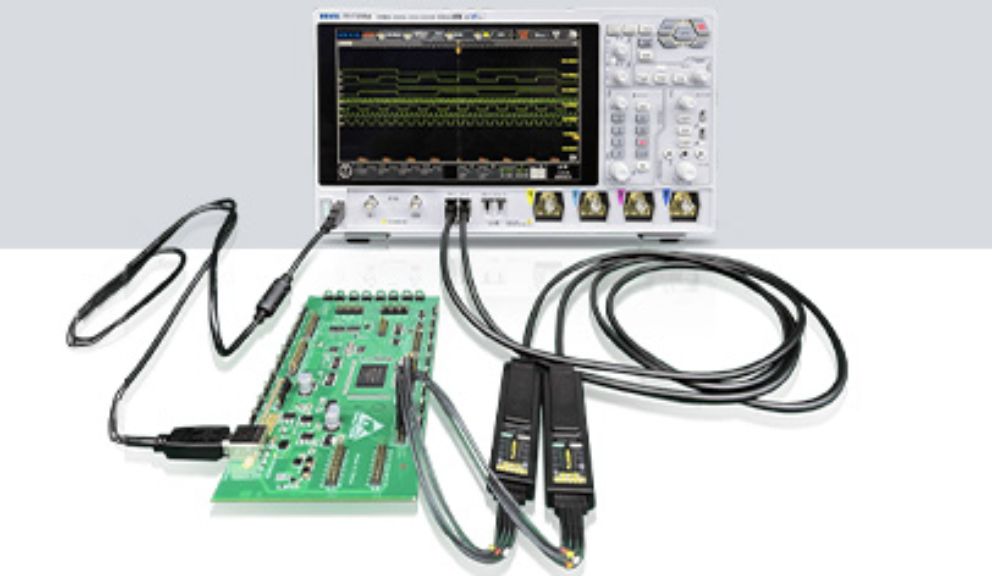

표준 디지털 채널, 안정적인 신호 전송
MHO2000 시리즈 고해상도 디지털 오실로스코프는 아날로그 및 디지털 신호 디버깅의 과제를 해결하는 데
도움이 되는 디지털 채널 및 PLA3204 논리 분석 프로브와 함께 표준 제공됩니다.
이 조합은 심층 디지털 신호 분석을 가능하게 할 뿐만 아니라 복잡한 회로 시스템에서 신호 상호 작용을
정확하게 캡처하고 분석하는 데 도움이 됩니다.
고급 R&D, 문제 해결 또는 성능 최적화를 위한 것이든 상관없이 높은 효율성과 정확도로 작업을 완료하여
프로젝트의 성공률을 크게 향상시킬 수 있습습니다.

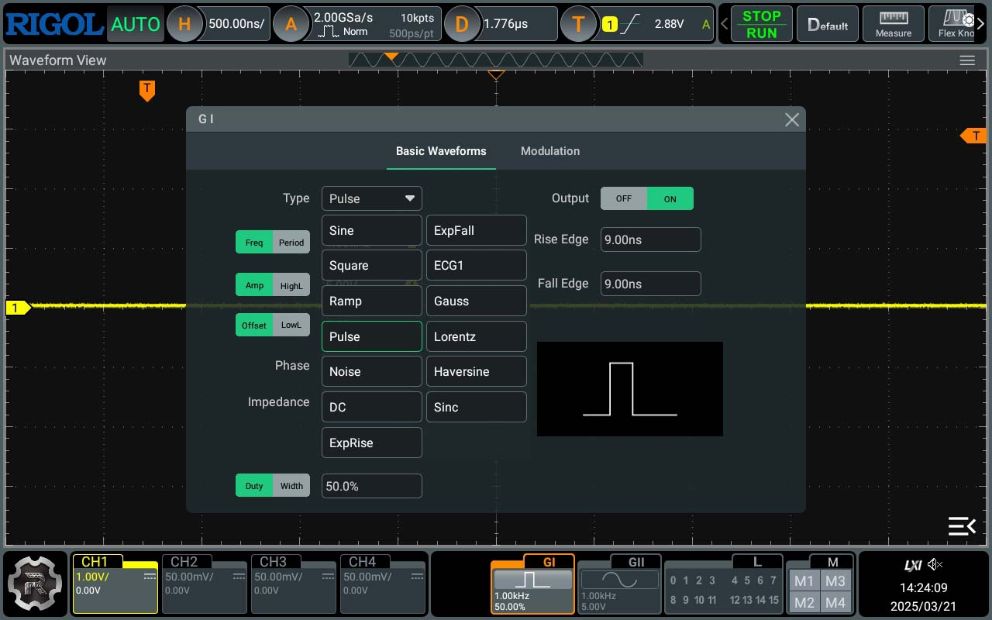

고급 분석을 위한 내장 함수 발생기
MHO2000 시리즈 고해상도 디지털 오실로스코프는 16비트 해상도의 내장 이중 채널 신호 생성을 지원하여
사인파, 사각파, 삼각파, 펄스파, 노이즈, DC 및 다양한 내장 임의파를 포함하여 최대 50MHz의 파형 출력을
제공합니다. 다양한 과학 실험 및 산업 제어 분야에서 널리 사용할 수 있습니다.
모델
모델명
대역폭
아날로그
채널
실시간
샘플링 속도
최대
메모리 깊이
파형
캡처 속도
디지털
채널
가격
(VAT별도)
모델명 : MHO2034
대역폭: 350 MHz
아날로그 채널: 4
실시간 샘플링 속도: 2 GSa/s
최대 메모리 깊이: 500 Mpts(opt.)
파형 캡처 속도: 1,000,000 wfms/s
디지털 채널: 16(Probe opt.)
가격 (VAT별도): 견적요청
모델명 : MHO2024
대역폭: 200 MHz
아날로그 채널: 4
실시간 샘플링 속도: 2 GSa/s
최대 메모리 깊이: 500 Mpts(opt.)
파형 캡처 속도: 1,000,000 wfms/s
디지털 채널: 16(Probe opt.)
가격 (VAT별도): 견적요청
