MHO/DHO5000

오실로스코프

RIGOL 오실로스코프

MHO/DHO5000

MHO/DHO5000 시리즈 고해상도 디지털 오실로스코프는 최대 8개의 아날로그 채널 입력을 지원하며, 최대 실시간 대역폭은 1 GHz, 최대 실시간 샘플링 속도는 4 GSa/s, 수직 해상도는 12비트입니다. 이를 통해 엔지니어는 임베디드 설계, 파워 반도체 테스트, 전원 레일 테스트 등 다양한 분야의 테스트 문제를 해결할 수 있습니다.

데이터 시트

유저 가이드

대역폭(Bandwidth)

최대 1 GHz

아날로그 채널(Analog Channel)

8

실시간 샘플링 속도

4 GSa/s

최대 메모리 깊이

500 Mpts

파형 캡처 속도

1,000,000 wfms/s

기능

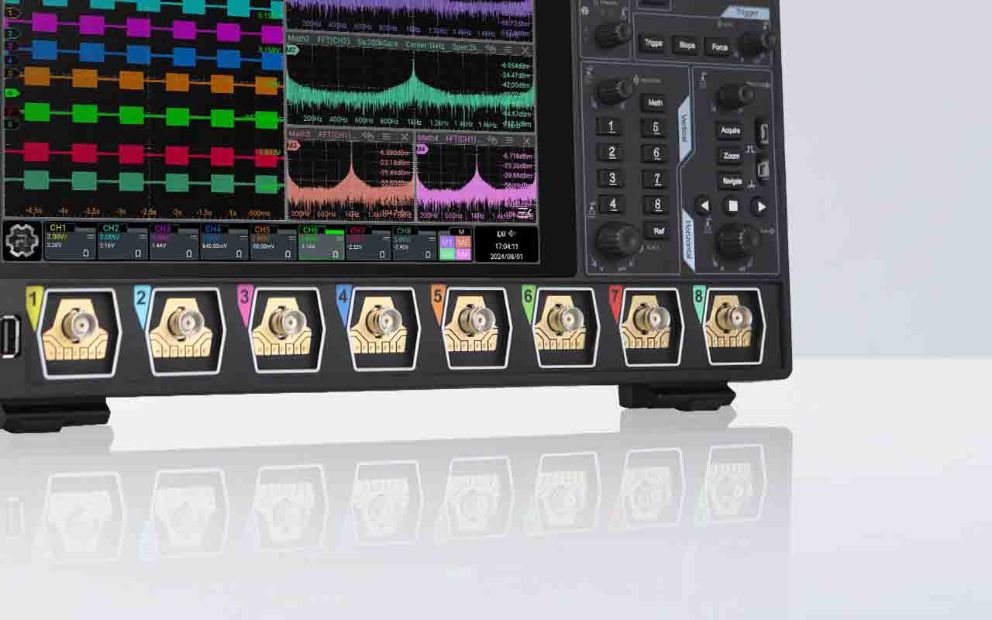

4/6/8 아날로그 채널

DHO5000 시리즈는 단일 장치에서 최대 8개의 아날로그 입력 채널을 제공하여, 전력 순서 테스트, 3상 전력 분석, 모터 테스트, 3세대 반도체 테스트 등 다양한 다채널 테스트 응용 프로그램을 처리할 수 있습니다.

Bandwidth

최대 200MHz

Bandwidth Bandwidth

최대 200MHz

Bandwidth

최대 200MHz

Bandwidth

최대 200MHz

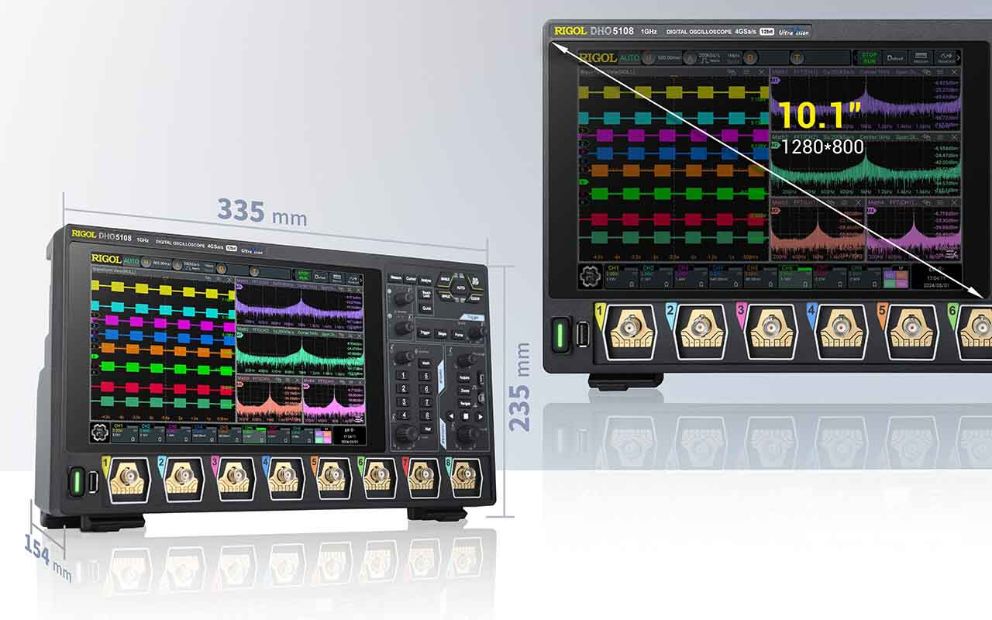

컴팩트한 디자인

DHO5000 시리즈는 335 mm(가로) × 235 mm(세로) × 154 mm(깊이) 크기의 컴팩트한 디자인으로, 데스크탑 공간을 최소화합니다. 5U 랙 마운트 높이로 시스템 통합 시 효율적인 솔루션이 되며, 캐비닛 활용도와 전체적인 컴팩트함을 향상시킵니다.

데이터 시트

유저 가이드

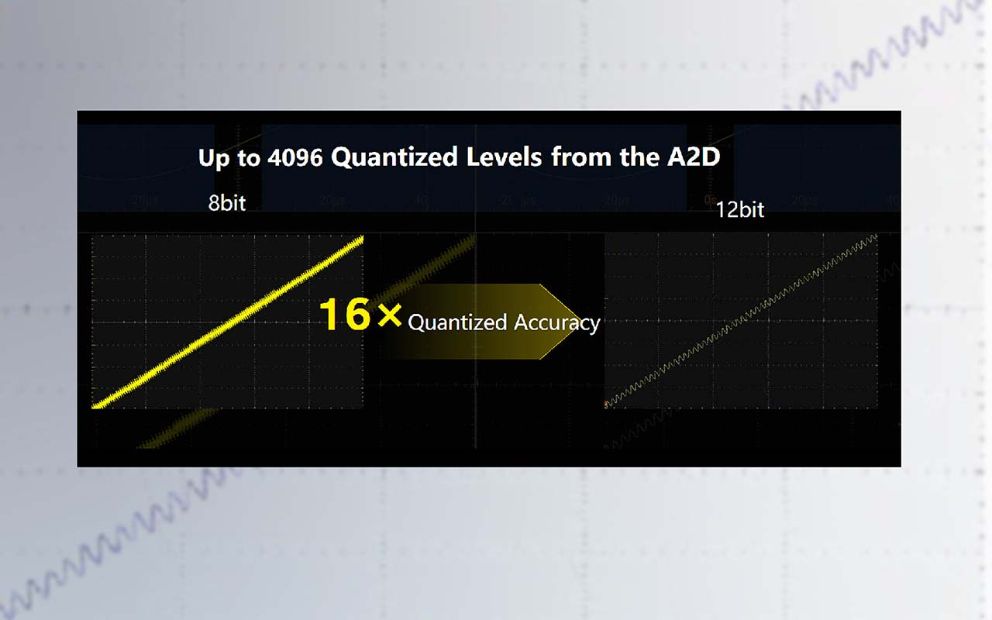

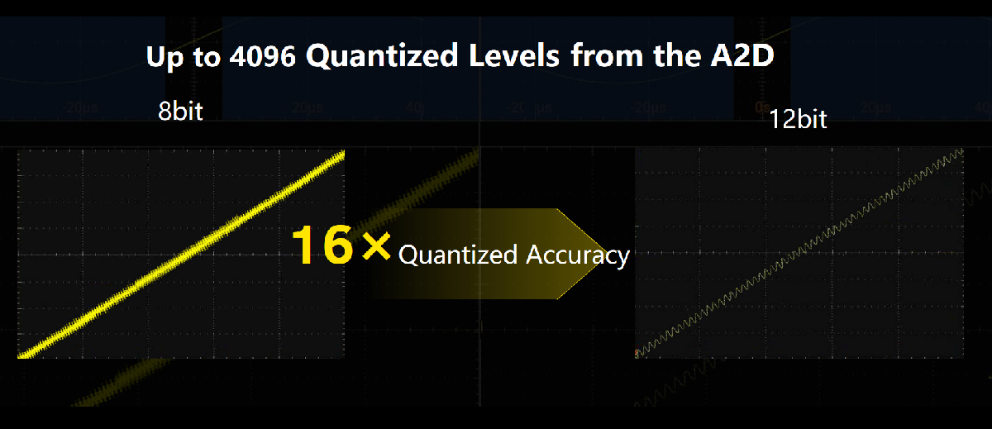

높은 테스트 정확도

12비트 수직 해상도와 최대 4096 레벨의 양자화 수준으로, 8비트 오실로스코프보다 16배 더 정밀하게 측정할 수 있습니다. 이는 매우 작은 파형의 변화를 포착하며, 전원 리플 테스트나 의료 기기 검증과 같은 중요한 응용 분야에서도 신호 특성을 보다 효율적으로 분석할 수 있어, 매번 정확한 측정을 보장하고 기술 혁신을 가능하게 합니다.

Bandwidth

최대 200MHz

Bandwidth Bandwidth

최대 200MHz

Bandwidth

최대 200MHz

Bandwidth

최대 200MHz

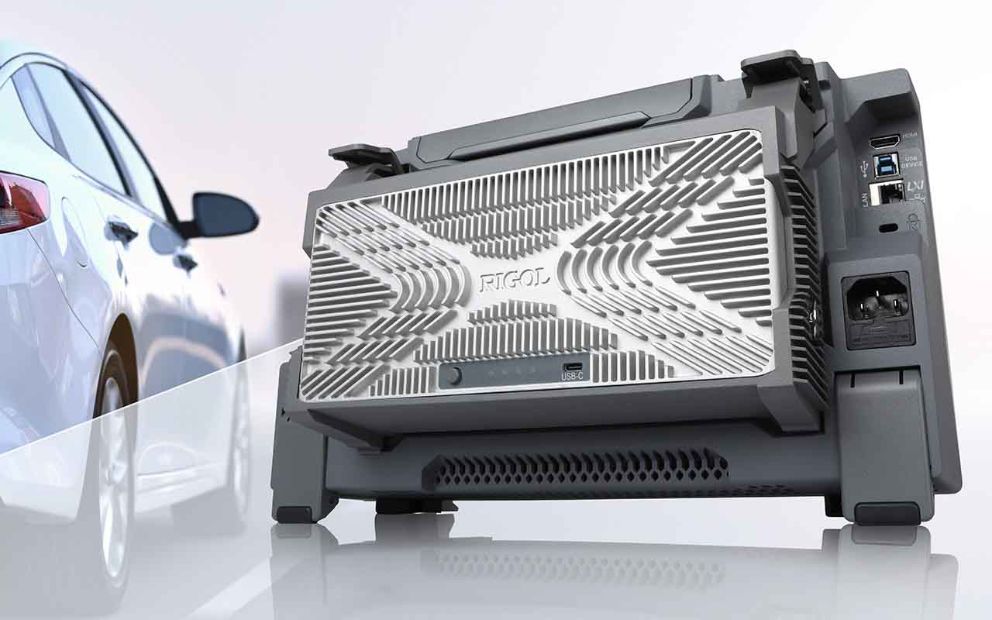

배터리 팩 지원

DHO5000 시리즈는 배터리 팩을 사용한 전원 공급을 지원하여, 상용 전원이 없는 환경에서도 측정을 수행할 수 있습니다. 이는 야외 테스트나 차량 내 테스트에 적합하며, 배터리 홀더를 사용하면 간섭이 심한 환경에서도 더 깨끗한 전원을 제공하여, 환경이 테스트 결과에 미치는 영향을 줄일 수 있습니다.

데이터 시트

유저 가이드

모델

모델명

대역폭

아날로그
채널

실시간
샘플링 속도

최대
메모리 깊이

파형
캡처 속도

디지털
채널

가격
(VAT별도)

DHO5108

1 GHz

8

4 GSa/s

500 Mpts

1,000,000 wfms/s

–
