RIGOL 오실로스코프

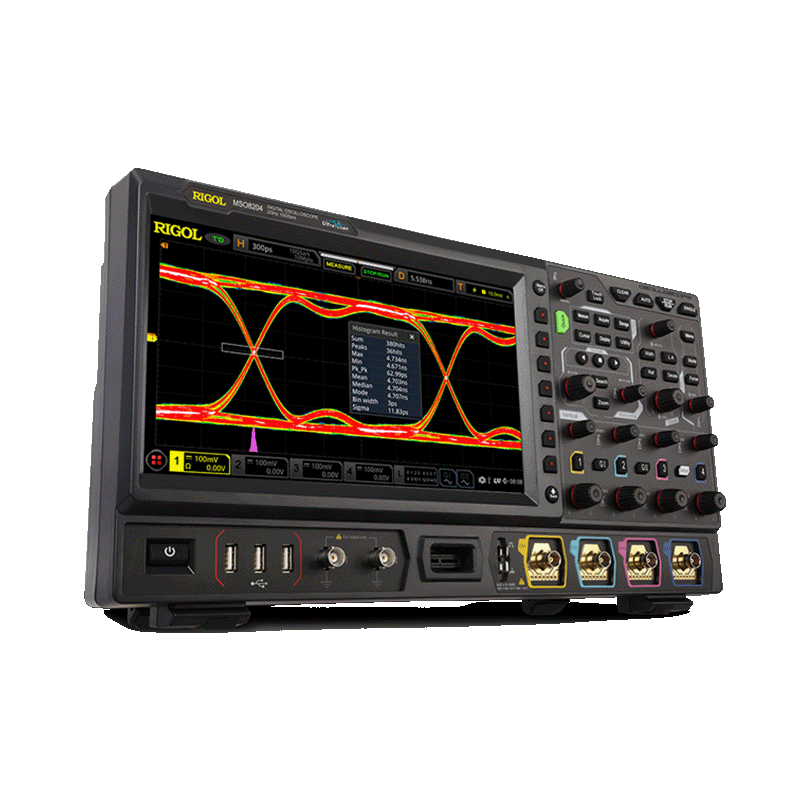

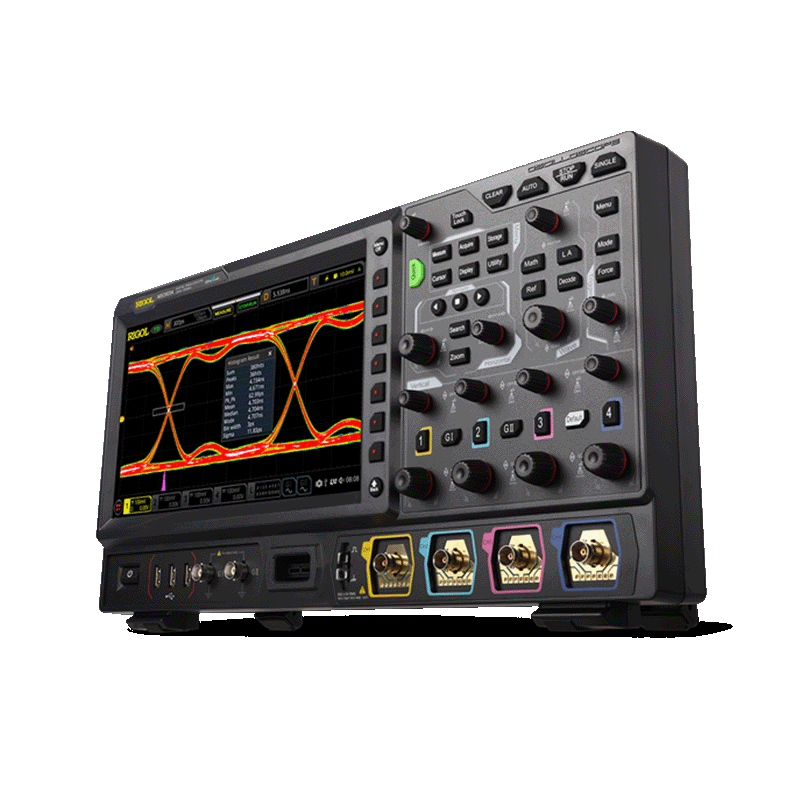

MSO8000
오실로스코프
기능

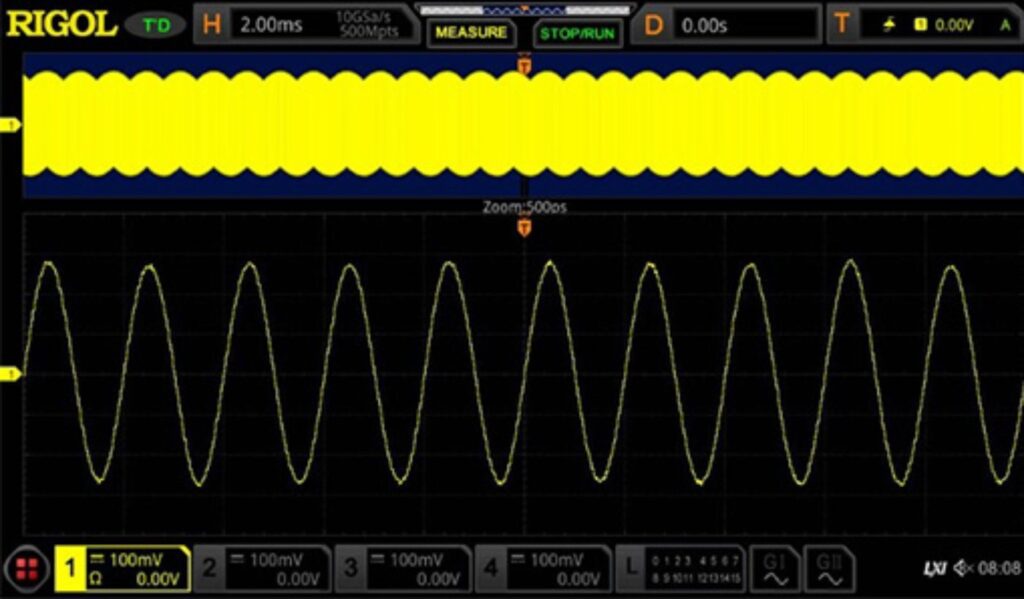

우수한 대역폭 및 샘플링 속도
MSO8000 시리즈 디지털 오실로스코프는 최대 2 GHz의 아날로그 대역폭과 10 GSa/s의 샘플링 속도를 제공합니다. 낮은 대역폭 모델은 소프트웨어를 통해 언제든지 대역폭을 2 GHz(단일 채널 및 반 채널 모드)로 업그레이드할 수 있으며, 더 높은 신호 피델리티와 최소 100ps(최소 타임베이스에서 2ps까지)의 분해능을 확보하여 미세한 파형 세부 사항을 확인할 수 있습니다.

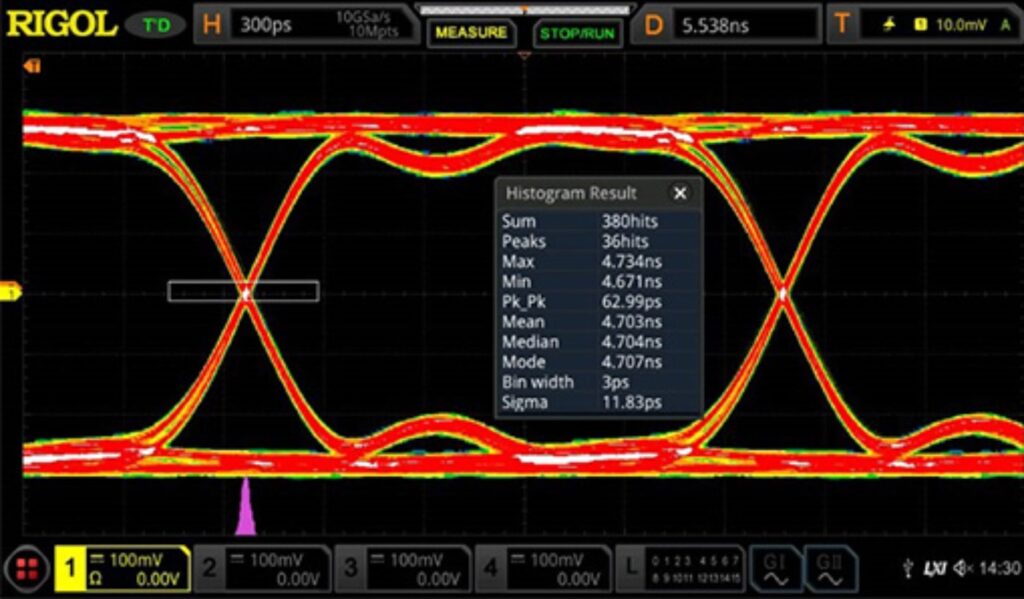

경제적이고 실용적인 안구 다이어그램 사전 테스트
오실로스코프를 사용하여 안구 패턴 측정을 수행하면 사용자가 디지털 신호의 전송 품질을 직관적으로 표시할 수 있으며, 이를 통해 시스템 내의 심볼 간 간섭의 강도를 파악하고 시스템 설계를 개선할 수 있습니다. 디지털 신호의 품질 검증이 자주 필요한 상황에서는 안구 패턴 기능이 있는 MSO8000 디지털 오실로스코프가 확실히 당신에게 현명한 선택입니다.

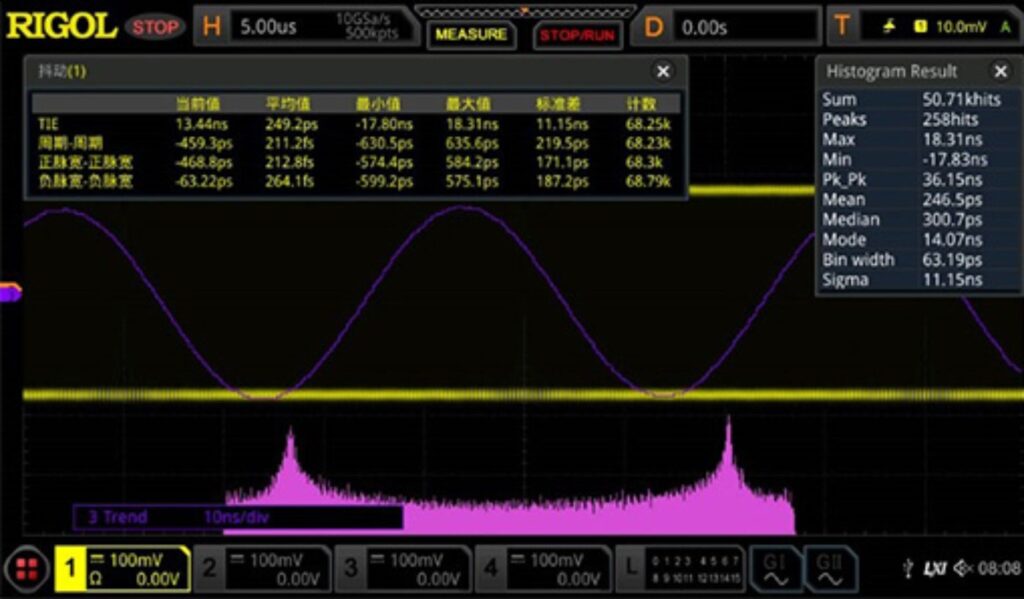

다양한 표시를 지원하는 지터 분석
오실로스코프의 지터 분석 기능을 통해 한 번에 여러 개의 연속 비트를 측정하고 통계를 내어 대용량 데이터의 지터 분석을 효율적으로 수행할 수 있습니다.
전 메모리 하드웨어 측정
화면에 보이는 파형 효과에 국한되지 않고 다중 주기의 고주파 신호 테스트에도 정확한 결과를 얻을 수 있습니다.

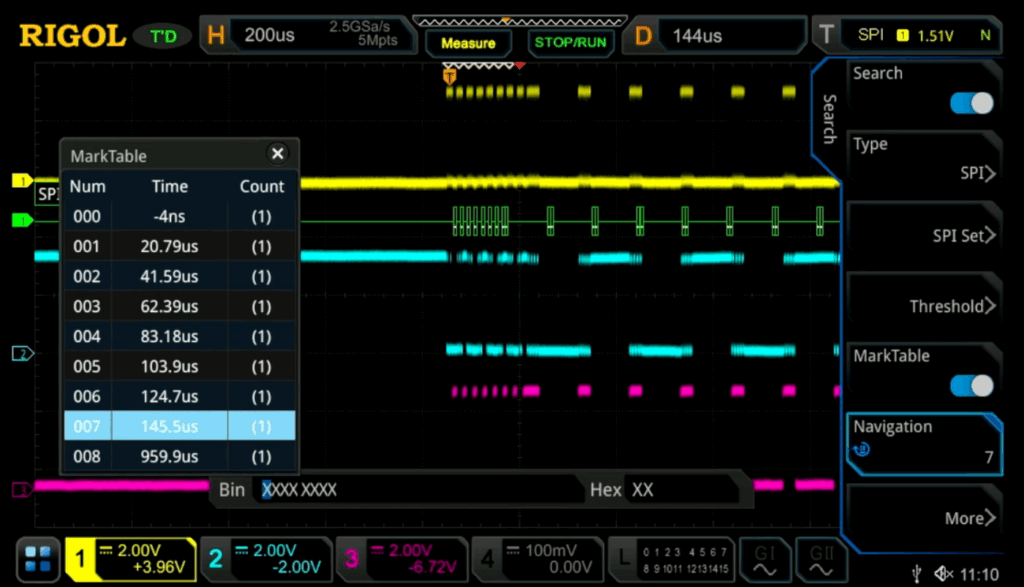

직렬 버스 트래픽을 트리거, 디코딩 및 시각화
MSO8000 시리즈는 최대 4개의 직렬 버스에서 동시에 디코딩을 제공하며 포괄적인 이벤트 테이블에서 트래픽을 볼 수 있는 옵션을 제공합니다. RS232/UART, I2C, SPI, LIN, CAN, FlexRay, I2S 및 MIL-STD-1553 가장 일반적인 직렬 버스 검색 및 표시 기능을 추가하여 시스템을 빠르고 쉽게 디버깅할 수 있습니다.
모델
모델명
대역폭
아날로그
채널
실시간
샘플링 속도
최대
메모리 깊이
파형
캡처 속도
디지털
채널
가격
(VAT별도)
MSO8064
600 MHz
4
10 GSa/s
500 Mpts
600,000 wfms/s
16(Probe opt.)
₩ 12,268,000
MSO8204
2 GHz
4
10 GSa/s
500 Mpts
600,000 wfms/s
16(Probe opt.)
₩ 20,012,000
MSO8104
1 GHz
4
10 GSa/s
500 Mpts
600,000 wfms/s
16(Probe opt.)
₩ 15,630,000
모델명 : MSO8064
대역폭: 600 MHz
아날로그 채널: 4
실시간 샘플링 속도: 10 GSa/s
최대 메모리 깊이: 500 Mpts
파형 캡처 속도: 600,000 wfms/s
디지털 채널: 16(Probe opt.)
내장 신호 소스: 25MHz, 2CH（opt.)
가격 (VAT별도): ₩ 12,268,000
모델명 : MSO8204
대역폭: 2 GHz
아날로그 채널: 4
실시간 샘플링 속도: 10 GSa/s
최대 메모리 깊이: 500 Mpts
파형 캡처 속도: 600,000 wfms/s
디지털 채널: 16(Probe opt.)
내장 신호 소스: 25MHz, 2CH（opt.)
가격 (VAT별도): ₩ 20,012,000
모델명 : MSO8104
대역폭: 1 GHz
아날로그 채널: 4
실시간 샘플링 속도: 4 GSa/s
최대 메모리 깊이: 500 Mpts(opt.)
파형 캡처 속도: 600,000 wfms/s
디지털 채널: 16(Probe opt.)
내장 신호 소스: 25MHz, 2CH（opt.）
가격 (VAT별도): ₩ 15,630,000
