RIGOL 오실로스코프
MSO/DS9000

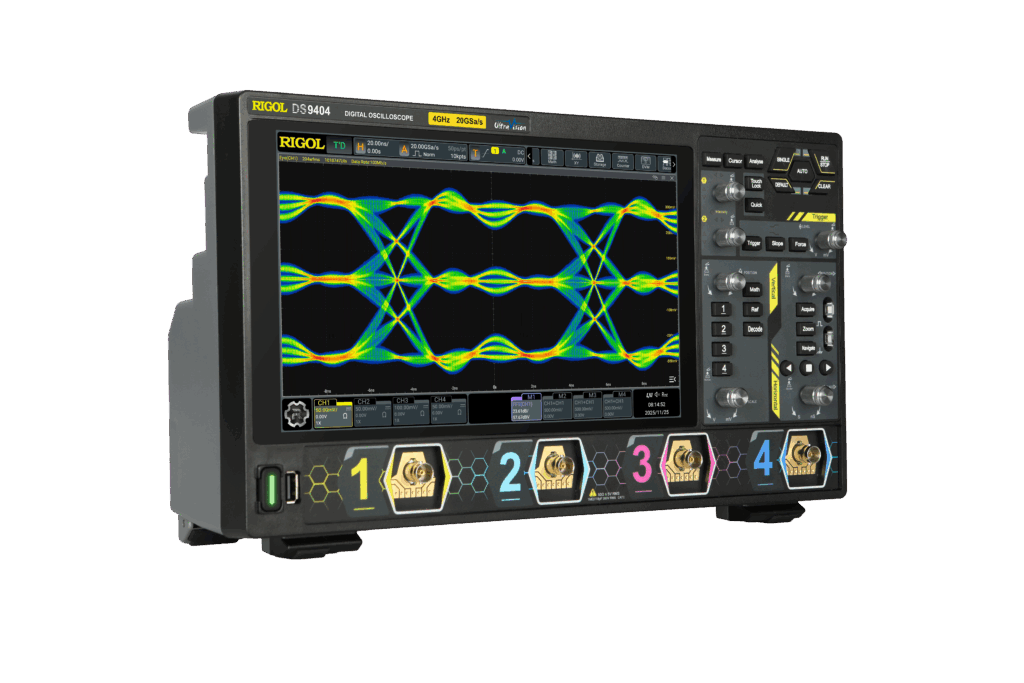

MSO/DS9000 시리즈 디지털 오실로스코프는 고속 테스트 및 복잡한 신호 분석을 위해 설계되었습니다. 최대 6GHz 대역폭, 20G/s 실시간 샘플링 속도, 2G 심층 스토리지 깊이, 최대 1,000,000 wfms/s 파형 캡처 속도를 통해 엔지니어가 고속 신호를 더 빠르게 캡처하고 때때로 이상 징후를 찾아 심층 분석을 수행할 수 있습니다.
10.1인치 고화질 터치 스크린과 아이 다이어그램, 지터 분해, 일관성 분석 및 전력 분석과 같은 고급 기능을 갖춘 MSO/DS9000 시리즈는 고속 버스 디버깅, 신호 무결성 분석, 전력 테스트 및 일관성 검증에 널리 사용될 수 있어 사용자에게 보다 안정적이고 유연하며 비용 효율적인 테스트 경험을 제공합니다.
대역폭(Bandwidth)
최대 6 GHz
아날로그 채널(Analog Channel)
4
실시간 샘플링 속도
20 GSa/s
최대 메모리 깊이
2Gpts(opt.)
파형 캡처 속도
1,000,000 wfms/s
₩ 11,520,000-28,233,000 (VAT별도)
기능

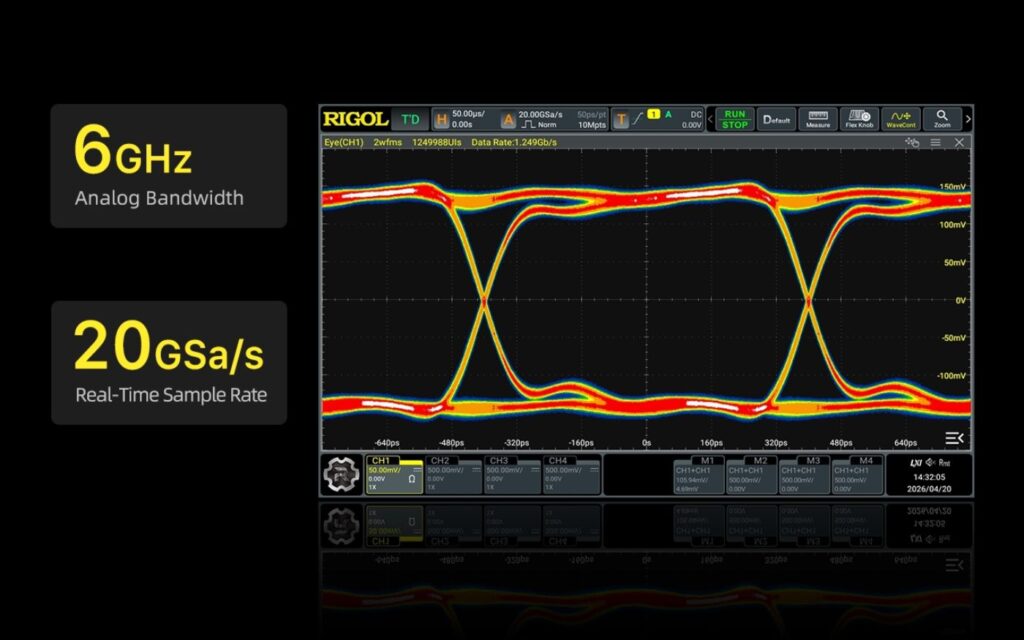

고속 테스트 능력
최대 6 GHz 대역폭과 20 GSa/s의 실시간 샘플링 속도를 제공하여 고속 신호 캡처, 에지 분석 및
복잡한 이상 신호 분석 요구 사항을 충족할 수 있습니다.
더 신뢰할 수 있는 측정 범위 전환
전자 감쇠기를 사용하여 기존 기계 감쇠기를 대체하여 고주파, 고강도 범위 전환 응용 프로그램에서
더 긴 수명과 더 높은 신뢰성을 제공합니다.

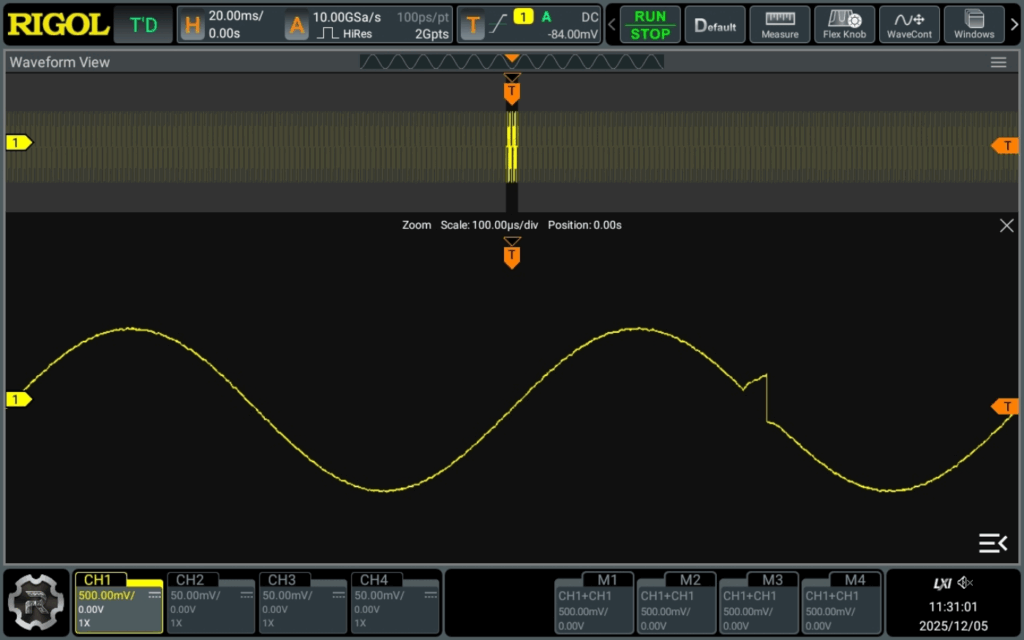

높은 메모리 뎁스와 파형 캡쳐율
최대 2Gpts의 깊은 메모리와 최대 1,000,000wfms/s의 파형 캡처율을 결합하여 엔지니어가 더 빠르게
일시적인 이상을 발견하고 디버깅 효율을 높일 수 있습니다.

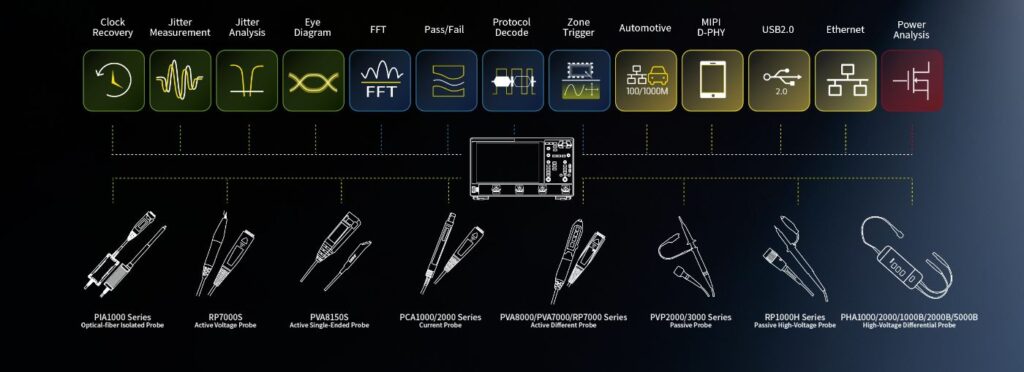

풍부한 분석 기능
내장된 아이 패턴, 지터 분해, 컴플라이언스 테스트, 전원 분석 등의 기능을 통해 사용자가 파형 관찰에서
깊이 있는 분석으로 빠르게 확장할 수 있도록 돕습니다.
더욱 컴팩트하고 유연하게
고집적도 설계를 통해 5 kg+의 무게를 실현하여 실험실 고효율 테스트에 적합하며,
현장 휴대 및 배치 또한 가능합니다.
