스펙트럼 분석기

스펙트럼 분석기는 RF·무선 신호의 주파수 특성과 순도를 정밀 분석하여, 무선 규격 준수 여부와 신호 품질을 신뢰성 있게 검증하는 전문 계측 장비입니다.

시리즈
(제품명)

주파수 범위

최대
실시간 대역폭

RBW

위상 잡음

DANL

RSA6000

5 kHz ~ 26.5 GHz

80 MHz (200 MHz opt.)

1 Hz~10 MHz

-108 dBc/Hz@10 kHz

-163 dBm

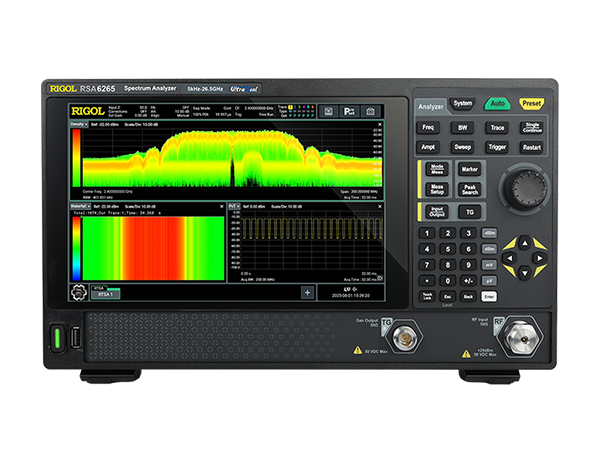

RSA6000

주파수 범위 :

5 kHz ~ 26.5 GHz

–

최대 실시간 대역폭 :80 MHz (200 MHz opt.)

–

RBW : 1 Hz~10 MHz

–

위상 잡음 : -108 dBc/Hz@10 kHz

–

DANL : -163 dBm

RSA5000

9 kHz~6.5 GHz

40 MHz

1 Hz~10 MHz

-108 dBc/Hz@10 kHz

-165 dBm

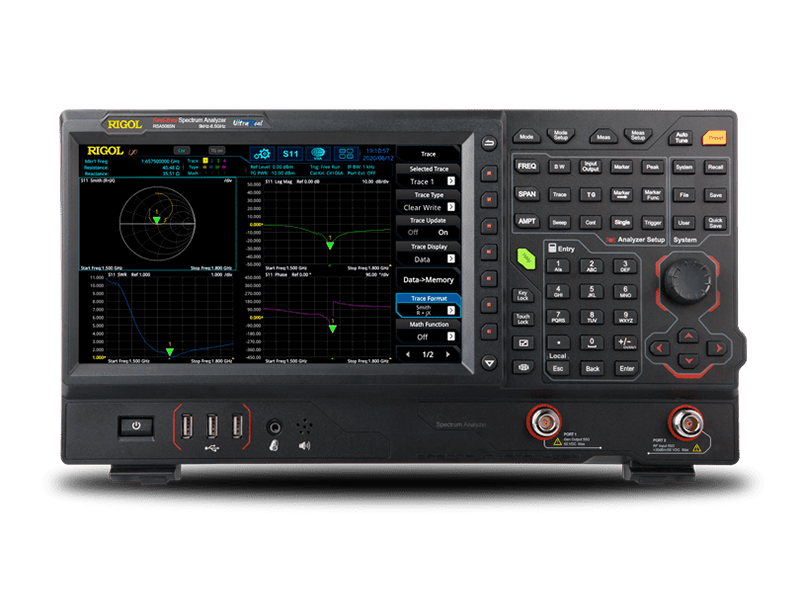

RSA5000

주파수 범위 :

9 kHz~6.5 GHz

–

최대 실시간 대역폭 :40 MHz

–

RBW : 1 Hz~10 MHz

–

위상 잡음 : -108 dBc/Hz@10 kHz

–

DANL : -165 dBm

RSA3000

9 kHz～4.5 GHz

40 MHz

1 Hz~3 MHz(10 MHz opt.)

-102 dBc/Hz@10 kHz

-161 dBm

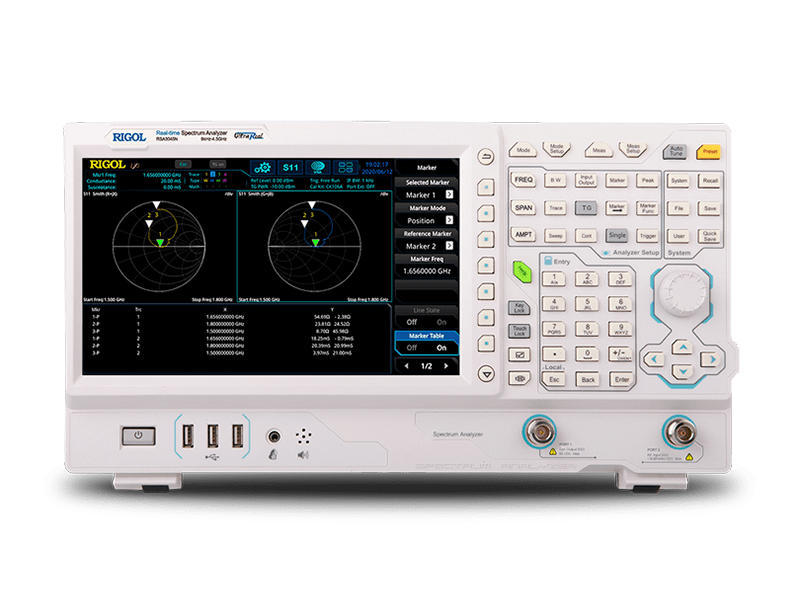

RSA3000

주파수 범위 :

9 kHz～4.5 GHz

–

최대 실시간 대역폭 :40 MHz

–

RBW : 1 Hz~3 MHz(10 MHz opt.)

–

위상 잡음 : -102 dBc/Hz@10 kHz

–

DANL : -161 dBm

DSA800

9 kHz~7.5 GHz

-

10 Hz~1 MHz

-98dBc/Hz@10kHz

-161 dBm

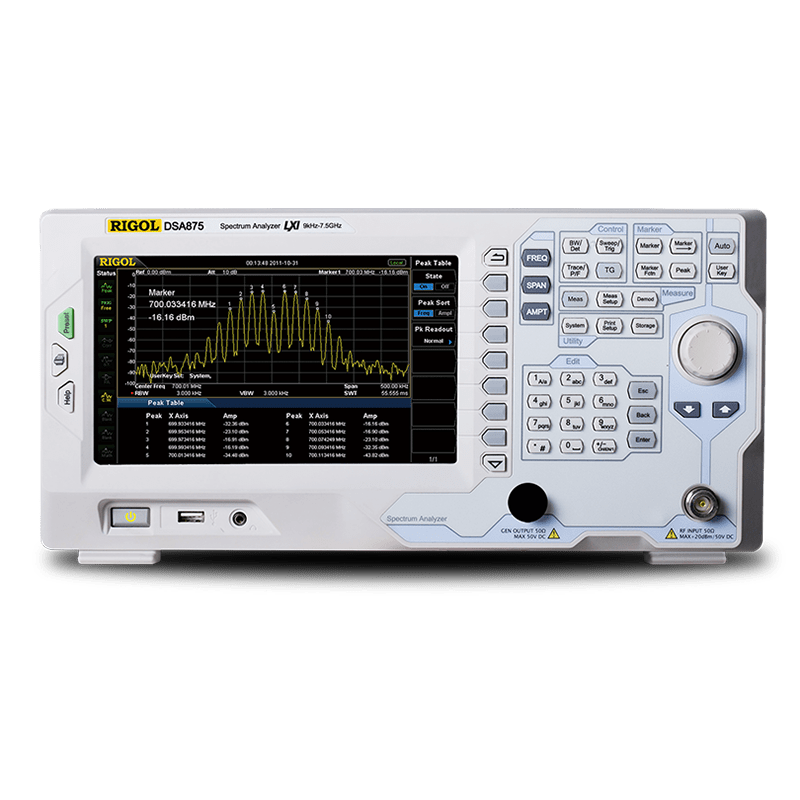

DSA800

주파수 범위 :

9 kHz~7.5 GHz

–

최대 실시간 대역폭 :-

–

RBW : 10 Hz~1 MHz

–

위상 잡음 : -98dBc/Hz@10kHz

–

DANL : -161 dBm

DSA700

100 kHz~1 GHz

-

10 Hz~1 MHz

-80dBc/Hz@10kHz

-130dBm (Normalized to 100Hz)

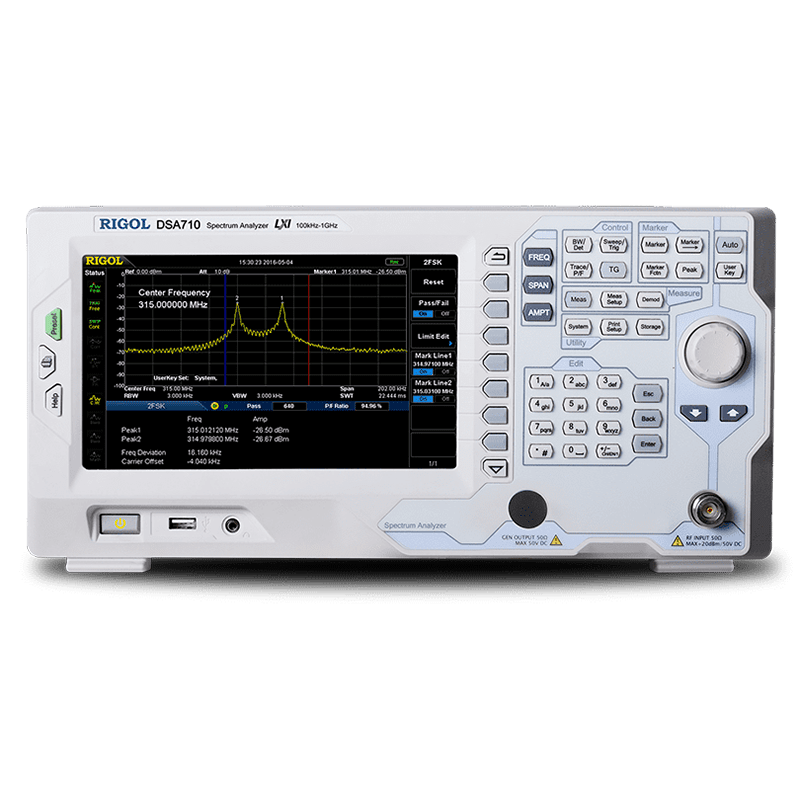

DSA700

주파수 범위 :

100 kHz~1 GHz

–

최대 실시간 대역폭 :-

–

RBW : 10 Hz~1 MHz

–

위상 잡음 : -80dBc/Hz@10kHz

–

DANL : -130dBm (Normalized to 100Hz)

EMI 사전 적합성 테스트를 위한 Real-Time Solutions

제품 인증의 성패를 결정짓는 EMI 사전 적합성 테스트의 핵심 원리와 효율적인 분석 프로세스를 소개합니다. 스펙트럼 분석기를 이용한 웨이브인센스의 솔루션을 확인하세요.

RIGOL 스펙트럼 분석기
- RSA3000 시리즈
- RSA5000 시리즈
- RSA6000 시리즈

EMI 사전 적합성(Pre-compliance), RIGOL RSA5000N, 실시간 스펙트럼 분석기(RTSA), 전도성 방출(CE), 방사성 방출(RE), LISN, NFP-3 근거리장 프로브

EMI 사전 적합성 테스트를 위한 Real-Time Solutions

제품 인증의 성패를 결정짓는 EMI 사전 적합성 테스트의 핵심 원리와 효율적인 분석 프로세스를 소개합니다. 스펙트럼 분석기를 이용한 웨이브인센스의 솔루션을 확인하세요.

[ 활용 장비 시리즈 ]

RIGOL 스펙트럼 분석기
- RSA3000 시리즈
- RSA5000 시리즈
- RSA6000 시리즈
