오실로스코프

오실로스코프는 고속 신호를 실시간으로 포착하고 분석하여, 신호 무결성과 시스템 동작 상태를 정확하게 검증하는 정밀 파형 측정 장비입니다.

시리즈
(제품명)

대역폭

아날로그
채널

실시간
샘플링 속도

최대
메모리 깊이

파형
캡처 속도

디지털
채널

DS80000

최대 13 GHz

4

40 GSa/s

4Gpts(opt.)

250,000 wfms/s

-

DS80000

대역폭 :

최대 13 GHz

–

아날로그 채널 :4

–

실시간 샘플링 속도 : 40 GSa/s

–

최대 메모리 깊이 : 4Gpts(opt.)

–

파형 캡처 속도 : 250,000 wfms/s

–

디지털 채널 : -

DS70000

최대 5 GHz

4

20 GSa/s

2 Gpts(opt.)

1,000,000 wfms/s

16

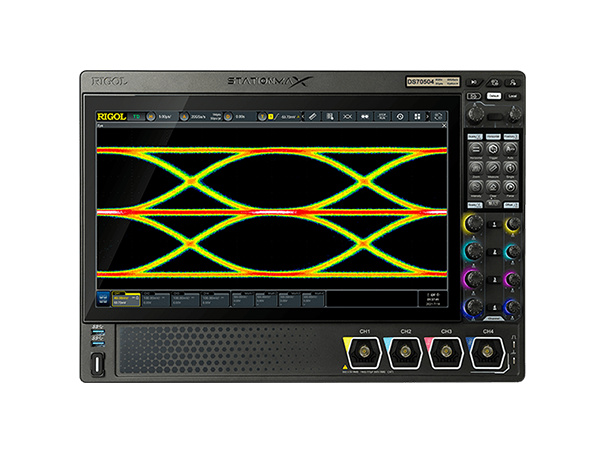

DS70000

대역폭 :

최대 5 GHz

–

아날로그 채널 :4

–

실시간 샘플링 속도 : 20 GSa/s

–

최대 메모리 깊이 : 2 Gpts(opt.)

–

파형 캡처 속도 : 1,000,000 wfms/s

–

디지털 채널 : 16

MHO/DHO5000

최대 1 GHz

8

4 GSa/s

500 Mpts

1,000,000 wfms/s

16

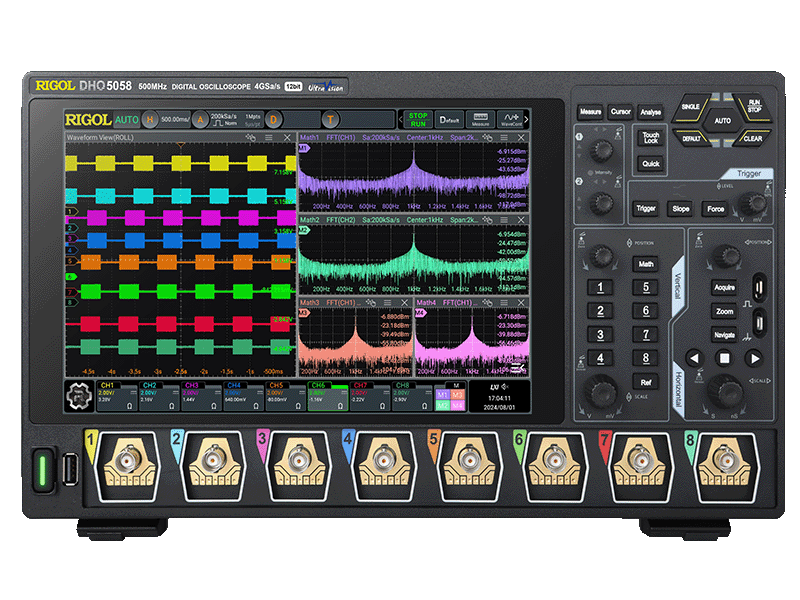

MHO/DHO5000

대역폭 :

최대 1 GHz

–

아날로그 채널 :8

–

실시간 샘플링 속도 : 4 GSa/s

–

최대 메모리 깊이 : 500 Mpts

–

파형 캡처 속도 : 1,000,000 wfms/s

–

디지털 채널 : 16

MSO8000A

최대 2 GHz

4

10 GSa/s

500 Mpts

600,000 wfms/s

16(Probe opt.)

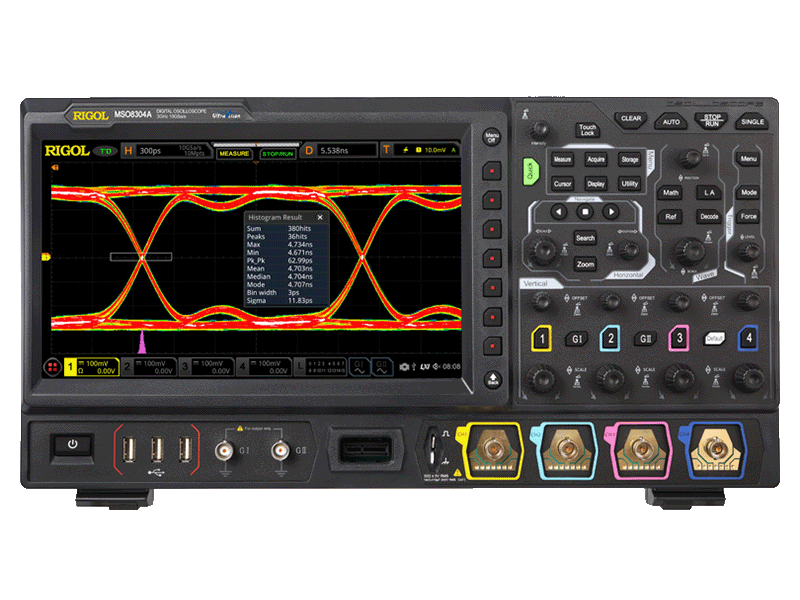

MSO8000A

대역폭 :

최대 2 GHz

–

아날로그 채널 :4

–

실시간 샘플링 속도 : 10 GSa/s

–

최대 메모리 깊이 : 500 Mpts

–

파형 캡처 속도 : 600,000 wfms/s

–

디지털 채널 : 16(Probe opt.)

MSO8000

최대 2 GHz

4

10 GSa/s

500 Mpts

600,000 wfms/s

16(Probe opt.)

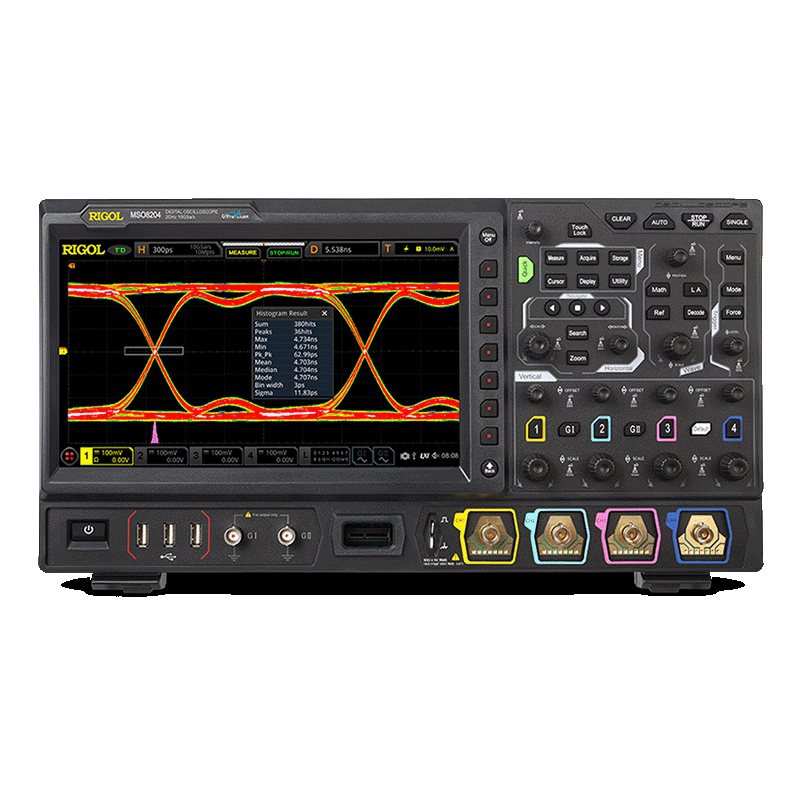

MSO8000

대역폭 :

최대 2 GHz

–

아날로그 채널 :4

–

실시간 샘플링 속도 : 10 GSa/s

–

최대 메모리 깊이 : 500 Mpts

–

파형 캡처 속도 : 600,000 wfms/s

–

디지털 채널 : 16(Probe opt.)

전력 반도체 소자(SiC,IGBT)의 동적 성능 분석 및 테스트 가이드

SiC 및 IGBT 소자의 스위칭 효율을 극대화하는 더블 펄스 테스트(DPT) 구성과 정밀 분석 노하우를 담았습니다. 고전압 환경에서도 노이즈 없는 동적 특성 평가를 실현하는 웨이브인센스의 솔루션을 확인하세요.

RIGOL OSC
DHO5000 시리즈
MHO5000 시리즈

RIGOL 파형발생기
DG5000Pro

프로브: PIA1000

SiC MOSFET, IGBT, 더블 펄스 테스트(DPT), 스위칭 손실, 역회복 특성, 광 절연 프로브, RIGOL MHO5000, 180dB CMRR

전력 반도체 소자(SiC,IGBT)의 동적 성능 분석 및 테스트 가이드

SiC 및 IGBT 소자의 스위칭 효율을 극대화하는 더블 펄스 테스트(DPT) 구성과 정밀 분석 노하우를 담았습니다. 고전압 환경에서도 노이즈 없는 동적 특성 평가를 실현하는 웨이브인센스의 솔루션을 확인하세요.

[ 활용 장비 시리즈 ]

RIGOL OSC
DHO5000 시리즈
MHO5000 시리즈

RIGOL 파형발생기
DG5000Pro

프로브: PIA1000

임베디드 시스템 디버깅을 위한 I2C 및 SPI 신호 분석 가이드

임베디드 데이터 전송의 핵심인 I2C와 SPI의 원리와 검증 방법을 소개합니다. 마스터-슬레이브 분석부터 전이중 통신, 프로토콜 디코딩까지 웨이브인센스의 솔루션으로 시스템 설계를 완성하세요.

RIGOL OSC 전체

임베디드 시스템 디버깅을 위한 I2C 및 SPI 신호 분석 가이드

임베디드 데이터 전송의 핵심인 I2C와 SPI의 원리와 검증 방법을 소개합니다. 마스터-슬레이브 분석부터 전이중 통신, 프로토콜 디코딩까지 웨이브인센스의 솔루션으로 시스템 설계를 완성하세요.

[ 활용 장비 시리즈 ]

RIGOL OSC 전체

이더넷 물리 계층 적합성 테스트(100BASE-TX & 1000BASE-T)

신호 무결성 보장을 위한 필수 과정, 이더넷 적합성 테스트의 핵심 절차와 구성을 소개합니다. MLT-3 및 4D-PAM5 인코딩 신호 분석부터 아이 다이어그램(Eye Diagram), 지터(Jitter) 측정까지 웨이브인센스의 솔루션을 활용한 완벽한 테스트 가이드를 확인해 보세요.

RIGOL OSC
- DS80000/70000 시리즈

RIGOL AWG
- DG 5000/900 Pro 시리즈

이더넷 물리 계층 적합성 테스트(100BASE-TX & 1000BASE-T)

신호 무결성 보장을 위한 필수 과정, 이더넷 적합성 테스트의 핵심 절차와 구성을 소개합니다.
MLT-3 및 4D-PAM5 인코딩 신호 분석부터 아이 다이어그램(Eye Diagram), 지터(Jitter) 측정까지 웨이브인센스의 솔루션을 활용한 완벽한 테스트 가이드를 확인해 보세요.

[ 활용 장비 시리즈 ]

RIGOL OSC
- DS80000/70000 시리즈

RIGOL AWG
- DG 5000/900 Pro 시리즈
