USB 3.0 신호 품질 및 사전 적합성 테스트 솔루션
USB 3.0은 기존 USB 2.0 대비 10배 이상 빠른 속도를 제공하는 만큼, 고차 조화 성분의 왜곡·지터·노이즈 관리가 설계 성패를 결정합니다. 제품 출하 전 USB-IF 기준에 부합하는 물리 계층 테스트를 통해 장치 간 상호 운용성을 보장하고, 양산 불량을 사전에 차단해야 합니다.
LFPS 테스트 (링크 초기화 신호 테스트)
링크 초기화·전력 상태 관리·장치 재설정이 표준에 따라 동작하는지 검증합니다.

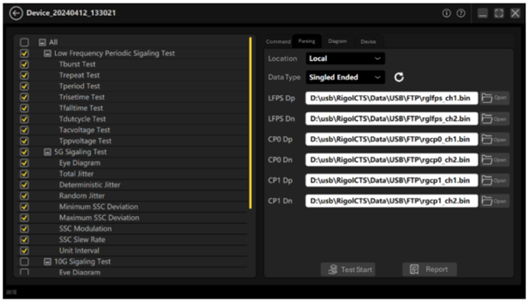

LFPS, CP0, CP1 신호는 각각 별도로 측정·저장해야 합니다.
주요 측정 파라미터
- Tburst / Trepeat / Tperiod — 버스트 시간, 반복 주기, 클럭 주기 타이밍 규격 확인
- Trisetime / Tfalltime — 신호 변이 선형성 및 전압 변환 속도 평가
- Tdutycycle — 신호 듀티 비를 통한 전력 균형 확인
- Tacvoltage — AC 공통 모드 전압 안정성 검증
- Tppvoltage — 차동 Peak-to-Peak 신호 진폭 적정성 확인

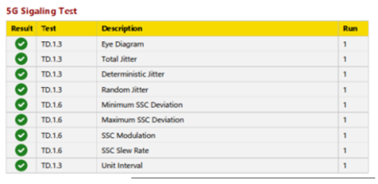

5G SuperSpeed 신호 무결성
주요 측정항목
Eye Diagram — USB-IF 표준 Compliance Mask 적용, 마스크 침범 시 즉각 설계 수정 필요
Total / Deterministic / Random Jitter — 성분별 분리 분석으로 노이즈 원인 특정
SSC Deviation / Modulation / Slew Rate — EMI 저감 SSC 동작 범위 검증
Unit Interval (UI) — 데이터 비트 시간적 길이 정밀 측정으로 타이밍 무결성 확보

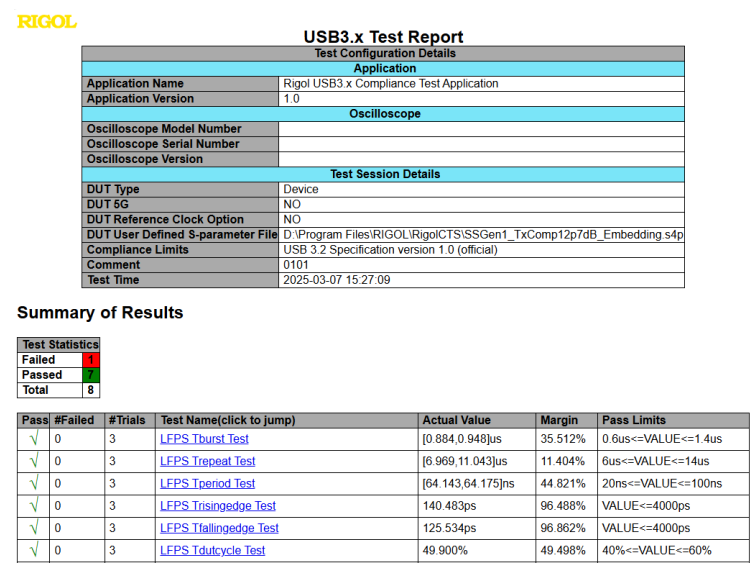

자동화 리포트 생성을 통한 마진(Margin) 분석
Pass/Fail 여부보다 측정값과 한계치 사이의 마진을 반드시 확인하세요. 마진이 협소한 항목은 양산 시 부품 편차로 불량 전환 위험이 높습니다.
