MSO8000/A

오실로스코프

RIGOL 오실로스코프

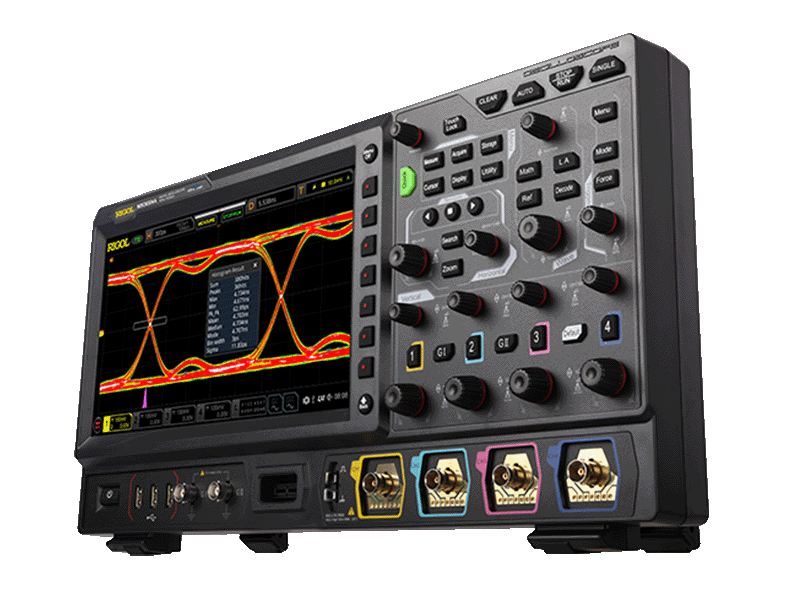

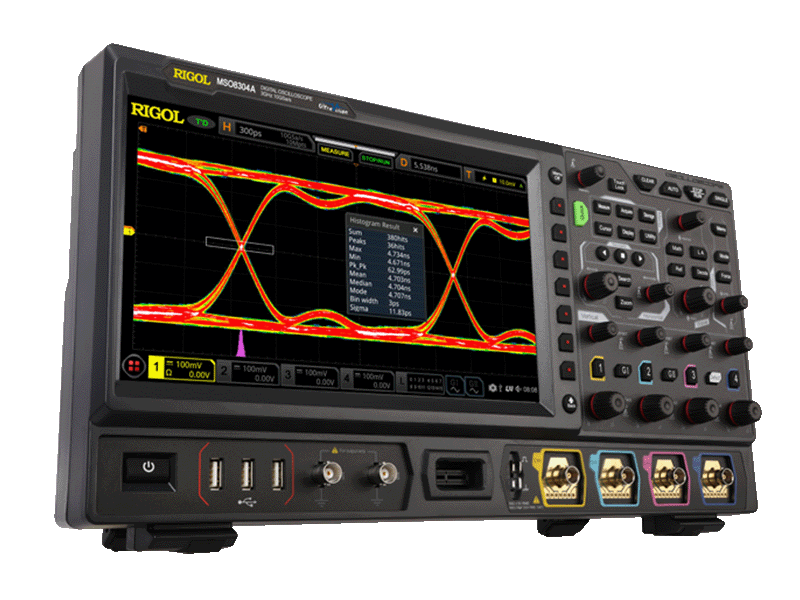

MSO8000/A

MSO8000A 시리즈 디지털 오실로스코프는 RIGOL의 ASIC 칩과 UltraVision II 기술 플랫폼을 기반으로 한
미들레인지 혼합 신호 디지털 오실로스코프입니다.

데이터 시트

유저 가이드

대역폭(Bandwidth)

최대 2 GHz

아날로그 채널(Analog Channel)

4

실시간 샘플링 속도

10 GSa/s

최대 메모리 깊이

500 Mpts

파형 캡처 속도

600,000 wfms/s

₩12,268,000-20,012,000(VAT 별도)

기능

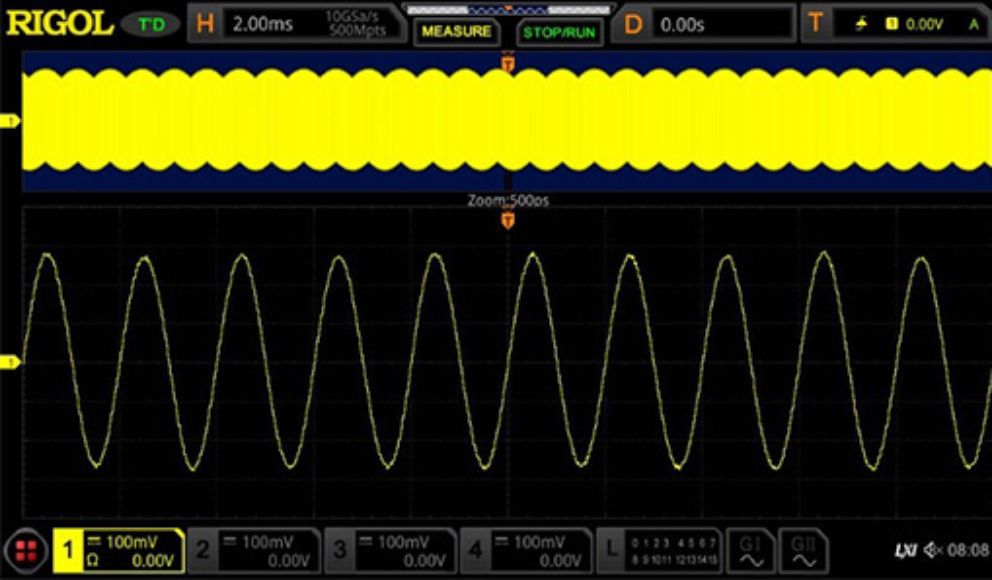

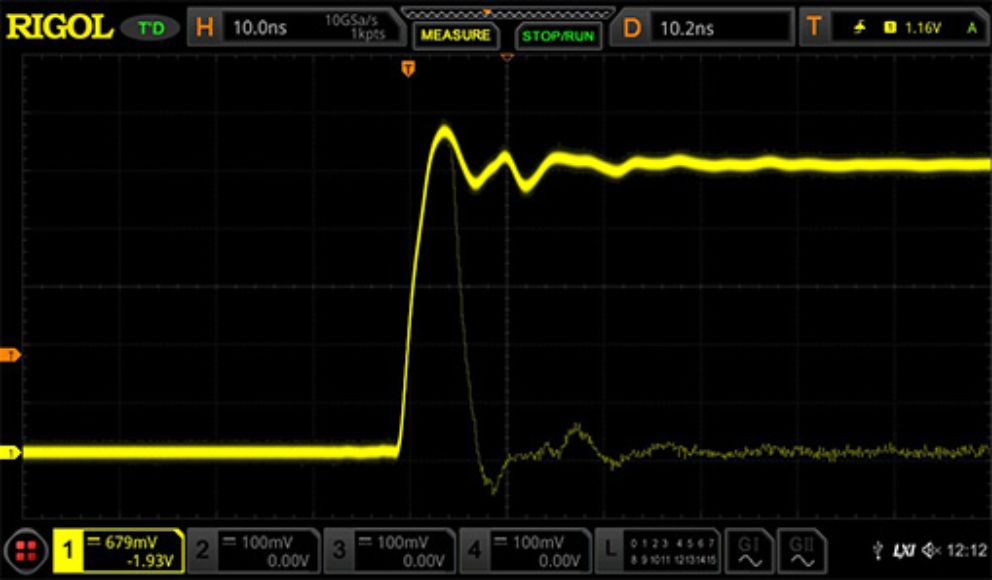

우수한 대역폭 및 샘플링 속도

MSO8000/A 시리즈 디지털 오실로스코프는 최대 3 GHz의 아날로그 대역폭과 10 GSa/s의
샘플링 속도를 제공합니다.
저대역폭 모델은 소프트웨어를 통해 언제든지 3 GHz(단일 채널 모드)로 업그레이드할 수 있어,
100 ps(최소 시간 베이스에서는 최대 2 ps)까지의 높은 신호 충실도와 해상도를 보장하며 미세한
파형 세부사항을 확인할 수 있습니다.

Bandwidth

최대 200MHz

Bandwidth Bandwidth

최대 200MHz

Bandwidth

최대 200MHz

Bandwidth

최대 200MHz

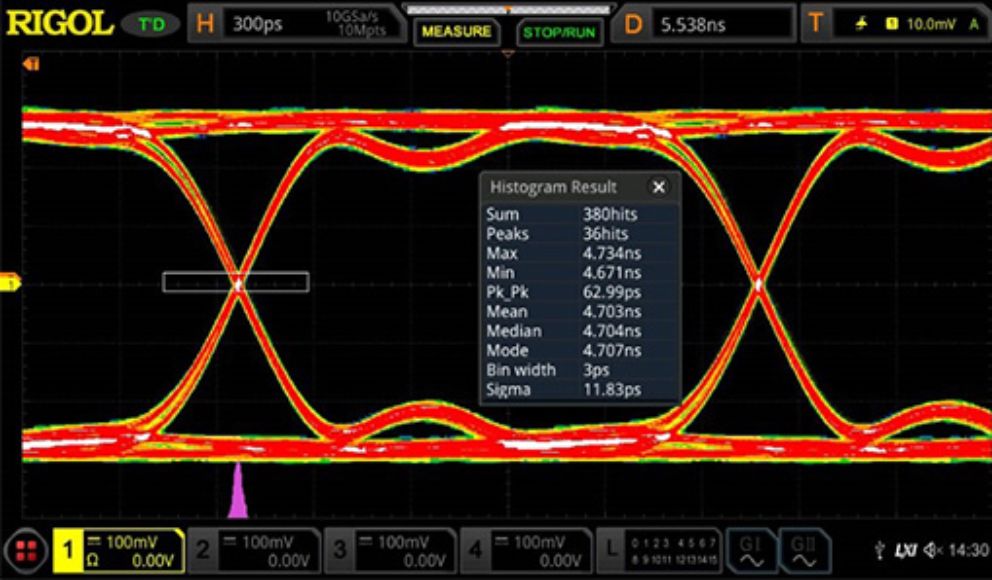

경제적이고 실용적인 Eye-diagram 사전 테스트

오실로스코프를 사용한 Eye-diagram 측정은 디지털 신호의 전송 품질을 시각적으로 표시함으로써
시스템 코드 사이의 혼선 강도를 이해하고 시스템 설계를 개선하는 데 도움이 됩니다.
디지털 신호의 품질을 확인해야 하는 경우, Eye-diagram이 있는 MSO8000/A 디지털 오실로스코프를
사용하는 것이 좋습니다.

데이터 시트

유저 가이드

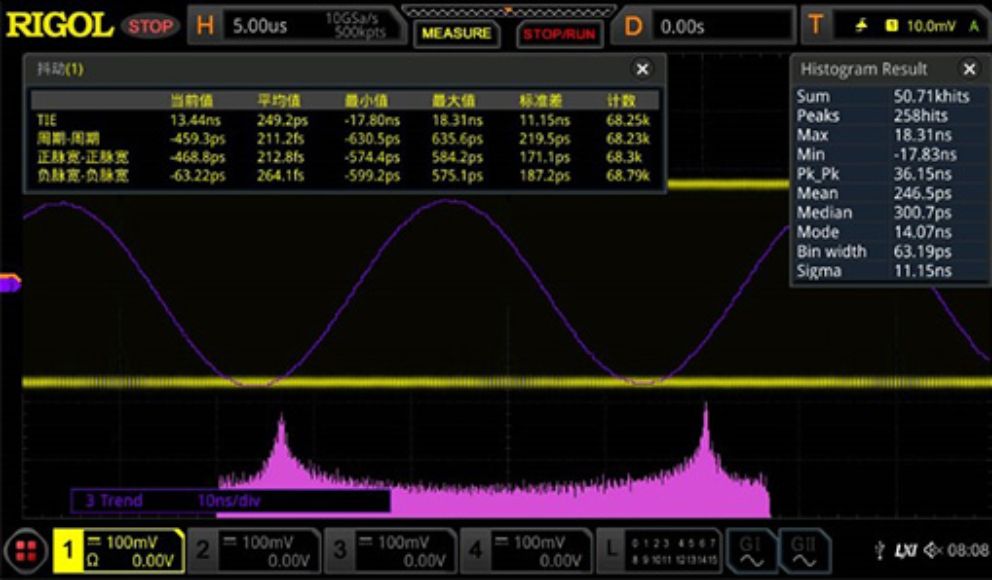

다양한 디스플레이의 Jitter 분석 지원

MSO8000/A 시리즈와 jitter 옵션은 jitter 및 실시간 eye-diagram 분석을 가능하게 합니다.
eye-diagram, histogram, jitter trend를 사용해 오류 소스를 시각화하여 고속 클럭 및 디지털 데이터
라인에서 미묘한 타이밍 효과를 디버깅하십시오.
가장 일반적인 jitter 및 eye-diagram을 직접 측정하여 시각화 기능을 결합할 수 있습니다.

Bandwidth

최대 200MHz

Bandwidth Bandwidth

최대 200MHz

Bandwidth

최대 200MHz

Bandwidth

최대 200MHz

최대 600 kwfms/s의 캡처 속도

최대 600,000 wfms/s의 파형 캡처 속도를 가진 MSO8000/A 시리즈 오실로스코프는 데드 타임을 줄이고
신호에서 글리치 및 기타 랜덤 이벤트를 더 쉽게 감지할 수 있어 디버깅 효율성을 크게 향상시킵니다.

데이터 시트

유저 가이드

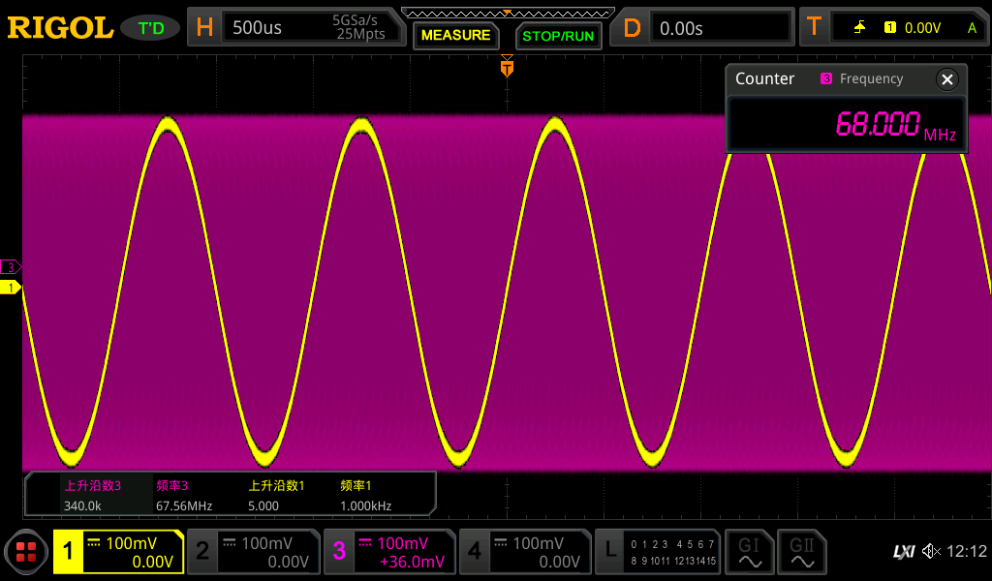

전체 메모리 하드웨어 측정

화면에 표시되는 파형 효과에 국한되지 않고 다중 주기 고주파 신호 테스트를 위한 결과를 정확하게
얻을 수 있습니다.

Bandwidth

최대 200MHz

Bandwidth Bandwidth

최대 200MHz

Bandwidth

최대 200MHz

Bandwidth

최대 200MHz

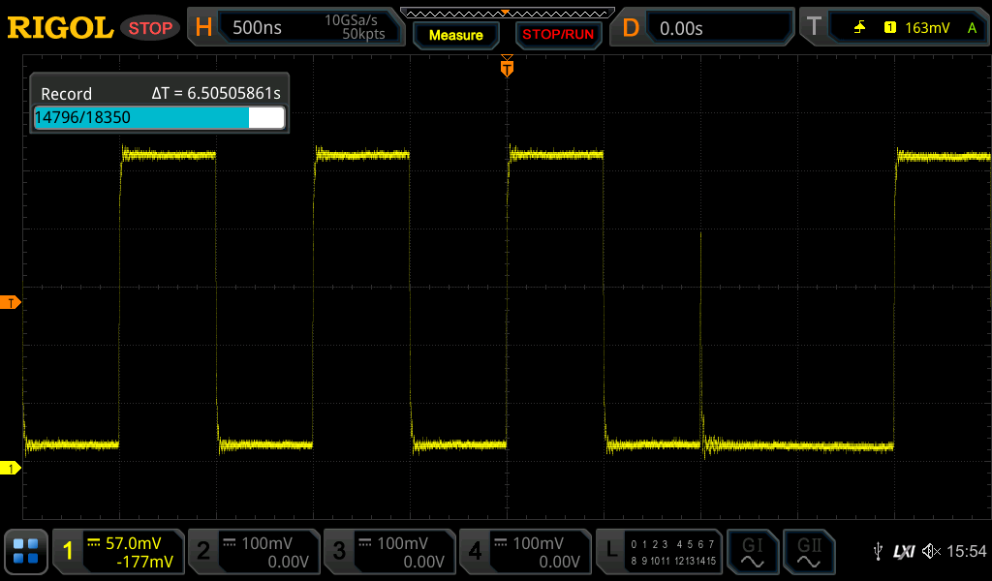

500 Mpts의 깊은 저장 및 최대 450,000 프레임의
하드웨어 파형

MSO8000/A 시리즈 오실로스코프는 기본적으로 500 Mpts의 저장 깊이를 제공합니다.
하드웨어 파형 기록 기능은 분할 저장 기술을 사용하여, 트리거 조건을 설정함으로써 사용자가
관심 있는 신호를 선택적으로 캡처하고 저장하며, 신호에 시간을 표시합니다.
이를 통해 효율적인 캡처를 보장하고 전체 파형 관찰 시간을 더욱 연장할 수 있습니다.

데이터 시트

유저 가이드

모델

모델명

대역폭

아날로그
채널

실시간
샘플링 속도

최대
메모리 깊이

파형
캡처 속도

디지털
채널

가격
(VAT별도)

MSO8064

600 MHz

4

10 GSa/s

500 Mpts

600,000 wfms/s

16(Probe opt.)

₩12,268,000

MSO8104

1 GHz

4

10 GSa/s

500 Mpts

600,000 wfms/s

16(Probe opt.)

₩15,630,000

MSO8204

2 GHz

4

10 GSa/s

500 Mpts

600,000 wfms/s

16(Probe opt.)

₩20,012,000

MSO8074A

750 MHz

4

10 GSa/s

500 Mpts

600,000 wfms/s

16(Probe opt.)

₩12,268,000

MSO8154A

1.5 GHz

4

10 GSa/s

500 Mpts

600,000 wfms/s

16(Probe opt.)

₩15,630,000

MSO8204A

2 GHz

4

10 GSa/s

500 Mpts

600,000 wfms/s

16(Probe opt.)

₩20,012,000

모델명 : MSO8064

대역폭 : 600 MHz
아날로그 채널 : 4
실시간 샘플링 속도 : 10 GSa/s
최대 메모리 깊이 : 500 Mpts
파형 캡처 속도 : 600,000 wfms/s
디지털채널: 16(Probe opt.)
가격 (VAT별도) : ₩12,268,000

견적요청

모델명 : MSO8104

대역폭 : 1 GHz
아날로그 채널 : 4
실시간 샘플링 속도 : 10 GSa/s
최대 메모리 깊이 : 500 Mpts
파형 캡처 속도 : 600,000 wfms/s
디지털채널: 16(Probe opt.)
가격 (VAT별도) : ₩ 15,630,000

견적요청

모델명 : MSO8204

대역폭 : 2 GHz
아날로그 채널 : 4
실시간 샘플링 속도 : 10 GSa/s
최대 메모리 깊이 : 500 Mpts
파형 캡처 속도 : 600,000 wfms/s
디지털채널: 16(Probe opt.)
가격 (VAT별도) : ₩ 20,012,000

견적요청

모델명 : MSO8074A

대역폭 : 750 MHz
아날로그 채널 : 4
실시간 샘플링 속도 : 10 GSa/s
최대 메모리 깊이 : 500 Mpts
파형 캡처 속도 : 600,000 wfms/s
디지털채널: 16(Probe opt.)
가격 (VAT별도) : ₩ 12,268,000

견적요청

모델명 : MSO8154A

대역폭 : 1.5 GHz
아날로그 채널 : 4
실시간 샘플링 속도 : 10 GSa/s
최대 메모리 깊이 : 500 Mpts
파형 캡처 속도 : 600,000 wfms/s
디지털채널: 16(Probe opt.)
가격 (VAT별도) : ₩ 15,630,000

견적요청

모델명 : MSO8204A

대역폭 : 2 GHz
아날로그 채널 : 4
실시간 샘플링 속도 : 10 GSa/s
최대 메모리 깊이 : 500 Mpts
파형 캡처 속도 : 600,000 wfms/s
디지털채널: 16(Probe opt.)
가격 (VAT별도) : ₩ 20,012,000

견적요청
