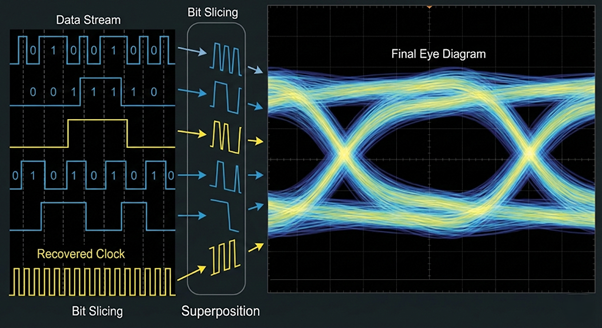

아이 다이어그램(Eye Diagram)을 통한 신호 무결성 분석 솔루션

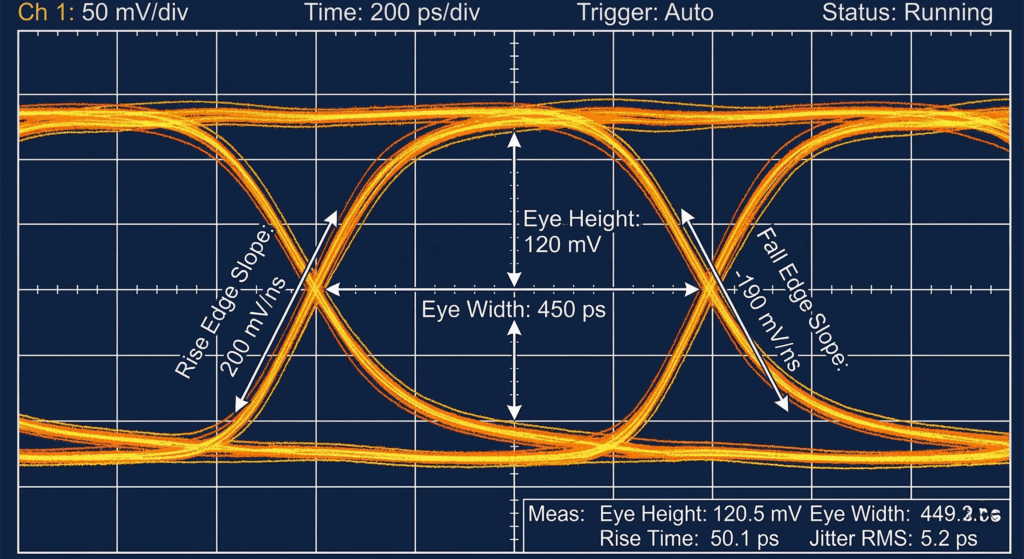

아이 다이어그램 분석의 핵심은 “눈이 얼마나 깨끗하게 열려 있는가”를 정량적으로 측정하는 것입니다.

• 눈 높이(Eye Height): 수직 열림 정도로, 노이즈 마진과 관련이 있으며 높을수록 진폭 노이즈에 강합니다.
• 눈 너비(Eye Width): 타이밍 지터(Jitter)와 관련이 있으며, 넓을수록 샘플링 오류 확률이 낮아집니다.
• 상승/하강 엣지(Rise/Fall Edge): 신호 전이 기울기를 의미하며, 대역폭 제한 시 기울기가 완만해져 눈이 닫힐 수 있습니다.

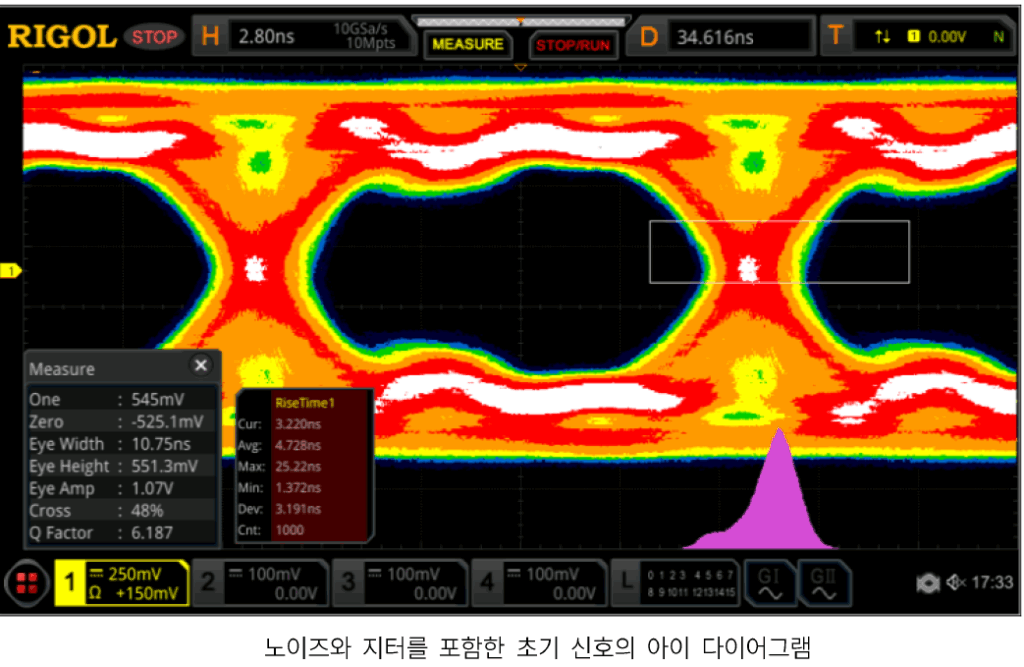

실제 현장에서는 복합적인 요인이 신호 품질을 저해합니다.
단계별 조치를 통해 아이 패턴을 개선할 수 있습니다.

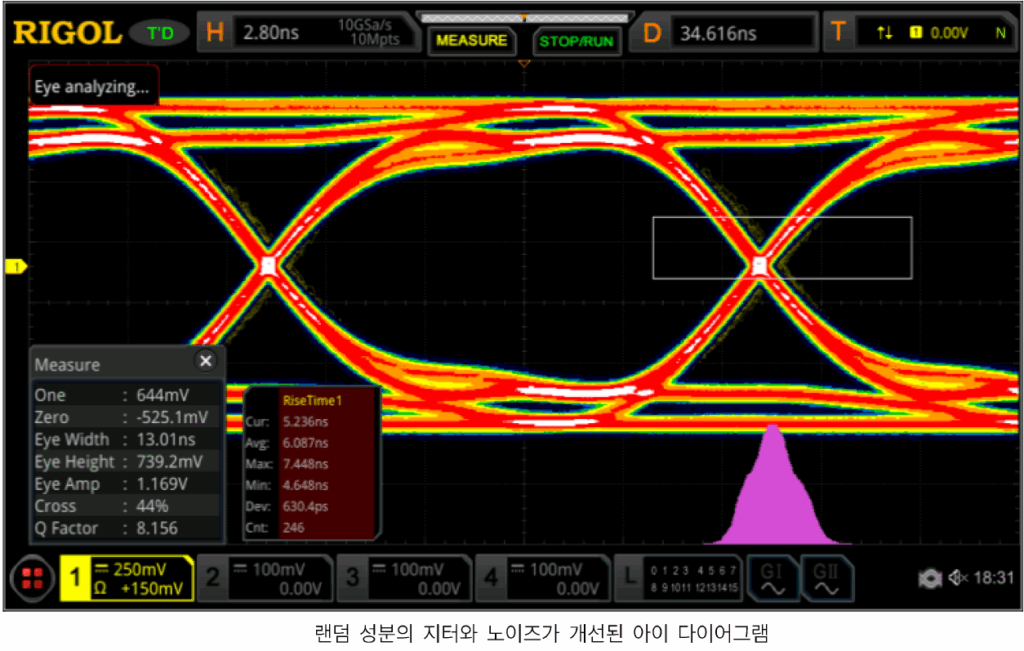

• 지터 개선: 주파수 변동을 일으키는 간섭을 제거하면 보라색 히스토그램이 대칭을 이루며 눈 너비가 개선됩니다.
• 노이즈 제거: 크로스토크 및 레이아웃 잡음을 제거하여 눈 높이를 확보합니다.

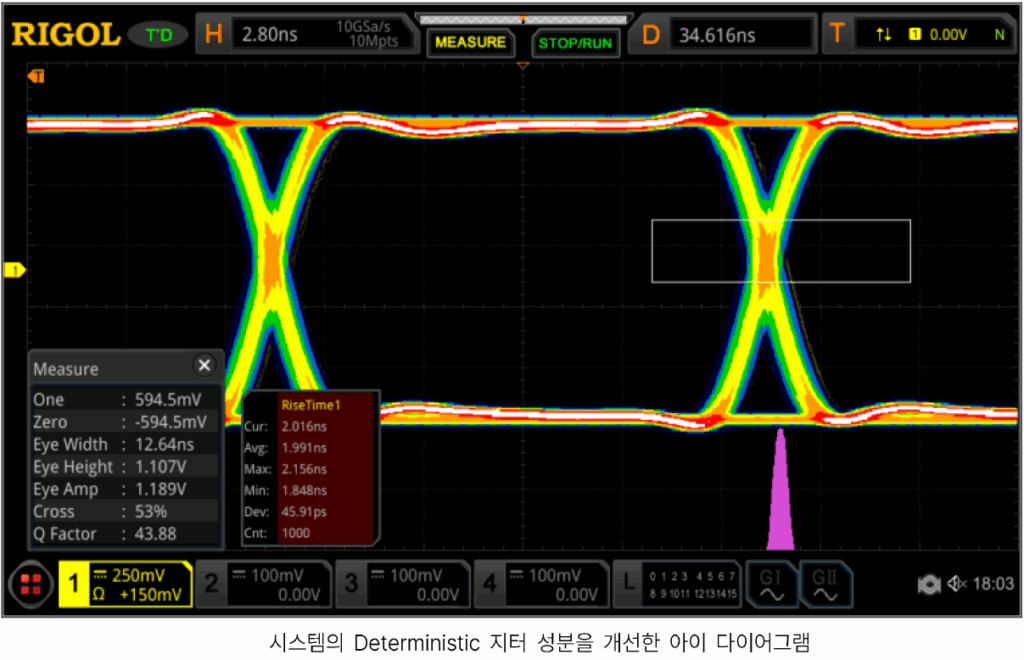

• 대역폭 최적화: 대역폭 제한 요소를 제거하여 엣지를 가파르게 세우면 비트 오류율(BER)이 낮아진 완전히 열린 아이 패턴이 형성됩니다.
